Sonde Lambda / sonde d'oxygène : fonctionnement
.jpg)
Cette petite sonde, qui pourrait presque passer pour un détail technique, est en réalité un organe important pour le bon fonctionnement du moteur (surtout modernes) et leur efficience. Voici donc les choses importantes à retenir sur le fonctionnement et le rôle de la sonde lambda qu'on appelle aussi sonde à oxygène.
Comment ça marche ?

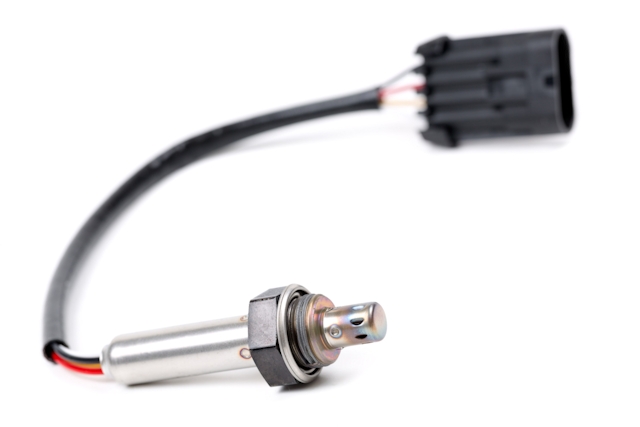

L'objectif de ce capteur est d'indiquer au calculateur le taux d'oxygène dans les gaz d'échappement, cela permet de savoir si le ratio entre carburant et comburant est bon. Un manque de carburant (mélange pauvre) mène à la destruction du moteur (trop de chaleur interne, il y a même une sonde de température dans l'échappement en plus afin de bien déceler le mélange pauvre) et l'apparition de NOx, tandis qu'un mélange riche (trop de carburant) induit une mauvaise combustion et des émanations de polluants en trop grande quantité (sans oublier l'encrassement du moteur et du catalyseur).
La sonde lambda / à oxygène émet un voltage plus ou moins important selon le taux d'oxygène, il va généralement de 0 à 1 Volt sur les sondes à bande étroite, et 0.5 Volt (0.5 Volt indiquant alors une richesse idéale de 1. Et par exemple 0.9 étant pauvre et 1.2 étant riche) indique une richesse correcte (proportion de 14.7 doses de comburant / air pour 1 dose de carburant dans le cas d'un moteur essence par exemple). Selon ce que reçoit le calculateur, il va plus ou moins modifier le temps d'ouverture des injecteurs. La sonde détecte le taux d'oxygène car son revêtement (exposé aux gaz d'échappement) en dioxyde de titane voit sa résistance électrique naturellement changer selon la quantité d'oxygène qui est à son contact.
- Catalyseur
- Sondes lambda (il peut y en avoir qu'une seule ou même trois pour affiner encore plus les données pour le calculateur. Plus l'auto est moderne plus il y en a). En réalité la première sonde en amont du catalyseur sert à au dosage air / carburant (richesse), et la deuxième sert à vérifier que le catalyseur traite bien les gaz d'échappement. Cette deuxième résulte de la norme EOBD qui permet l'affichage du voyant moteur en cas de souci, pour justement prévenir qu'il y a des émissions de polluants trop importantes (c'est aussi recalé au contrôle technique).
- Collecteur d'échappement

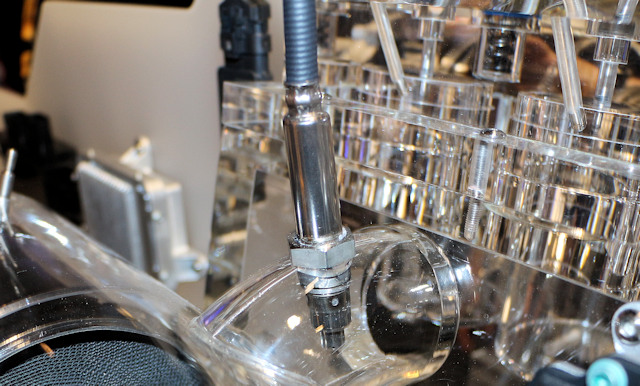

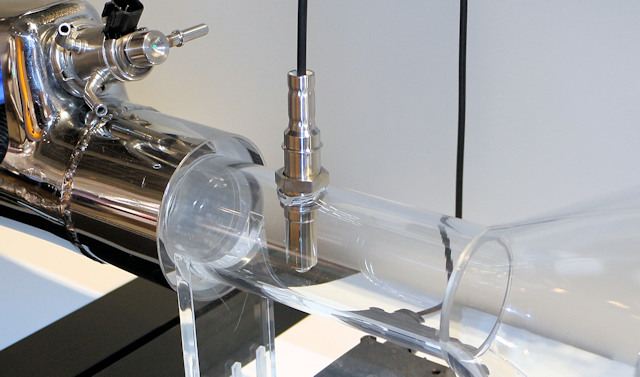

Au premier abord, on pourrait s'imaginer que ce petit capteur se trouve dans l'admission puisqu'il est chargé d'informer le calculateur sur la teneur en oxygène de l'air qui va être exploité par le moteur. Mais non, il se situe après le collecteur d'échappement juste avant le catalyseur, là où on peut mesurer le "résultat chimique" de la combustion (notez toutefois qu'il y a désormais une deuxième sonde lambda qui doit être installée après le catalyseur).
Grâce à cette donnée, le calculateur va estimer la dose précise de carburant à envoyer dans les cylindres pour atteindre le ratio idéal entre comburant (oxygène) et carburant (essence/gazole) qui est de 14.7 unités d'air pour 1 unité de carburant (qui est de 9 unité d'air pour 1 unité dans le cas de l'éthanol). Le calculateur, qui contrôle l'injection, va envoyer à chaque fois une dose de carburant qui permettra d'atteindre ce ratio idéal dénommé de stoechiométrique.
Si le taux d'air est supérieur à cette proportion (moteur essence), le mélange sera qualifié de pauvre (ex : 14.7 d'air pour 0.8 de carburant) alors qu'à l'inverse il sera qualifié de riche (ex : 14.7 d'air pour 1.2 de carburant ou même 13 d'air pour 1 de carburant).
Si la mesure de ce rapport est correcte, la sonde lambda va renvoyer une valeur comprise aux alentours de 1 (qui correspond alors à un rapport parfait de 14.7 pour 1) . Au delà de 1, cela signifie que le mélange est trop pauvre, ce qui induit surconsommation et pollution. En dessous de 1 c'est l'inverse : le mélange est riche.
La sonde lambda permet donc une meilleure efficience du moteur, ce qui induit une consommation réduite, moins de pollution et une protection pour le catalyseur (qui n'aime pas du tout l'excès de fumée à l'échappement, cela le bouche).

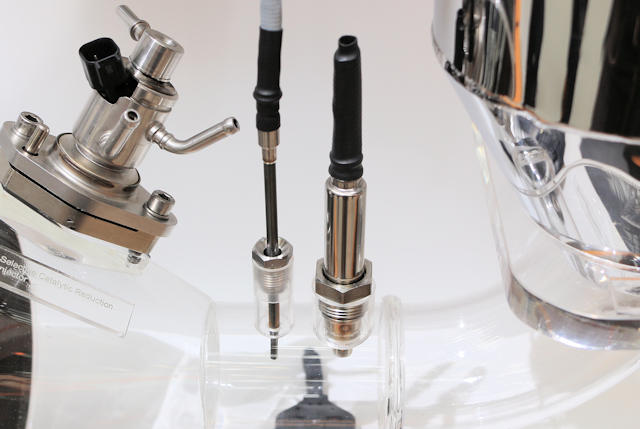

Plusieurs types : lambda à bande étroite et large bande
Pour bien fonctionner et délivrer des informations fiables, la lambda doit être à une température élevée. Si sur les anciens moteurs il fallait attendre que l'auto soit chaude (les ingénieurs plaçaient aussi les sondes plus près du moteur pour favoriser la montée en température), les nouvelles sondes sont désormais chauffées, ou plutôt elles ont en elle une résistance qui permet de la faire chauffer. Il en résulte qu'elle devient opérationnelle très rapidement, quelques secondes après le démarrage.
Il existe d'autres différences et versions. La plus basique des lambda est à bande courte : assez basique puisqu'elle indique seulement si le mélange est pauvre ou riche (voltage émis de 0 à 1 Volt selon richesse). La sonde à large bande (0 à 5 Volt selon richesse) permet quant à elle d'indiquer précisément le taux d'oxygène au calculateur, même sur les plages pauvres ou riches. On se servira de ce type de sonde sur les moteurs essence modernes à mélange pauvre (ex : stratifié) ou encore sur les diesels, sans oublier que c'est un avantage si vous souhaitez passer votre moteur essence à l'éthanol (une large bande permet de mieux gérer les différents types de carburant). Elle est évidemment plus chère que la basique à bande étroite et pour bien fonctionner (ou plutôt pour que le calculateur l'exploite correctement) il lui faut connaître la valeur de référence dans l'air (le taux d'oxygène à l'air environnant) grâce à une autre sonde
Uniquement sur essence ?
A l'origine seuls les moteurs essence en disposaient car les diesels fonctionnent en excès d'air, il n'y avait donc pas besoin d'ajuster le dosage comburant/carburant. Cependant, les moteurs diesels devenant de plus en plus pointus (ce sont surtout les normes anti-pollution qui veulent ça), cette donnée intéresse désormais le calculateur pour faire fonctionner au mieux l'injection de carburant mais aussi la vanne EGR qui renvoie une partie des gaz d'échappement vers l'admission. N'oublions pas non plus l'apparition systématique de turbo qui induit aussi de mieux connaître le taux d'oxygène (afin de piloter au mieux la wastegate).
Sonde lambda défectueuse ?
Quand cette dernière n'envoie plus les bonnes informations ou lorsqu'elle le fait de manière aléatoire, le calculateur a tendance à le déceler. Dans ce cas, il met le fonctionnement de l'injection par défaut et accroît le taux de carburant (taux entre carburant et air) pour éviter tout risque mécanique. En effet, si le calculateur ne peut plus savoir le taux d'oxygène il va se débrouiller sans, comme sur les vieux moteurs.
Si elle renvoie des valeurs erronées, le calculateur pourra se tromper sur le contrôle de l'injection, du boîtier papillon (essence) ou encore la vanne EGR.
Remplacement de la Lambda :
Voici la vidéo de la chaîne Youtube Garage Bagnoles et Rock'n Roll
Conséquences / symptômes
Parmi les symptômes on peut citer une surconsommation (le calculateur envoie plus d'essence) ou encore des fumées à l'échappement (mélange moins bien dosé, d'où une combustion imparfaite) sans oublier de petites baisses de performances liées au mauvais mélange, voire même à la mise en mode dégradé du moteur. Enfin, du fait de cette mauvaise combustion, le catalyseur (voire le FAP sur un diesel) peut finir par s'encrasser et ne plus fonctionner correctement.
Un boîtier OBD vous permet d'avoir accès aux données que la sonde à oxygène envoie au calculateur.
