Comment fonctionne le système de lève-vitre électrique ? Avec l'abandon quasi systématique de la commande manuelle (sauf sur les petits modèles d'entrée de gamme et les low-cost), il devient intéressant de connaître leur principe, sachant en plus que la panne de cet élément reste assez courant sur les autos modernes.
Que se cache-t-il derrière ce bouton ?
Pour la fonction de levage, il existe deux technologies différentes à savoir le système par câble et le système en ciseaux. Tous les deux sont entraînés par un moteur électrique
Ressemblant fortement à une paire de ciseaux, ce dispositif n'emploie pas de câbles mais un engrenage qui est actionné par un moteur électrique.

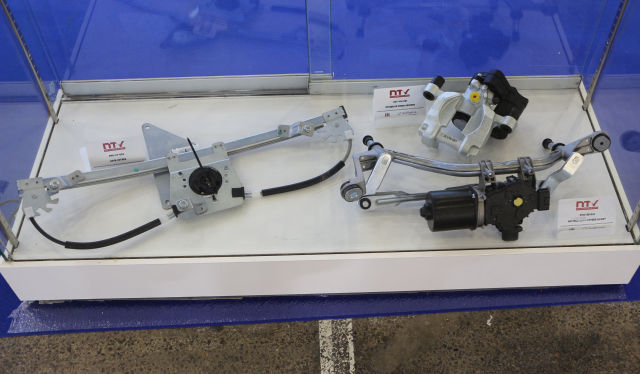

Dans le dispositif à câble, il existe deux principaux systèmes :
Voici un Bowden doublé
Un Bowden simple
Le moteur est ici désolidarisé du rail

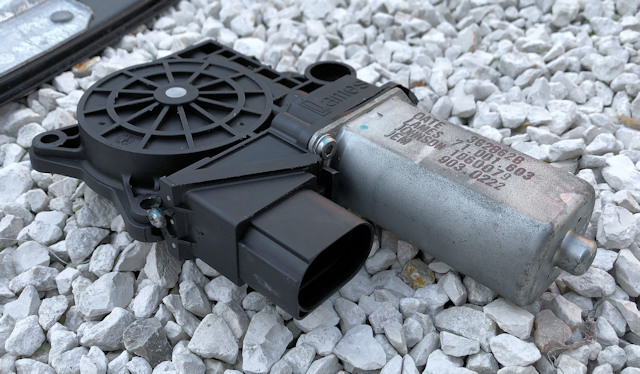

Quand on achète un moteur pour vitre électrique, il faut savoir si ce dernier bénéficie de la fonction confort ou pas. En effet, si vous pouvez ouvrir la fenêtre d'une simple impulsion sans avoir à rester appuyé sur le bouton, alors vous bénéficiez de la fonction confort. Dans ce cas, il vous faut commander un moteur qui aura aussi cette fonctionnalité. Cette fameuse fonction peut aussi être couplée à la fermeture centralisée, car certains modèles permettent d'ouvrir les vitres de l'extérieur en actionnant l'ouverture à distance (via la clé) en laissant appuyé sur l'ouverture (cela peut aussi se faire par la clé dans la serrure, il faut alors faire comme si vous ouvriez la voiture en laissant la clé tournée. Les vitres s'ouvrent alors jusqu'à ce que vous lâchiez la clé).
Voici les différents problèmes courants liés aux lève-vitres :
Le câble situé dans la poulie peut mal s'enrouler et cela finit par le déformer (un câble métallique qui se déforme est quasi irrécupérable). Et voici ci-dessous à quoi il ressemble une fois qu'on a essayé à plusieurs reprises d'insister à ouvrir et fermer la fenêtre.
A ce stale là il n'y que très peu d'espoir de réparation, et au mieux ça ne tiendra plus très longtemps
Si les dents d'engrenage de la poulie réceptrice ou celles du moteur sont abimées alors le moteur pourra éventuellement tourner dans le vide
Si le moteur est HS il ne se passera plus rien
D'un point de vue technique, il se peut parfois que vous ayez à changer le moteur sans le dispositif de câblage/ciseau et vice versa, il se peut que le moteur soit encore opérationnel mais que les "rouages" du système dysfonctionnent. Dans ce cas, on peut parfois réparer soi-même par un petit bricolage mais dans la plupart des cas il faudra commander un nouveau dispositif tout en gardant le moteur qui est toujours opérationnel.
Quoiqu'il en soit, il faut généralement démonter les garnitures de portes pour pouvoir évaluer le problème et comprendre d'où vient l'anomalie.
(Tri par ordre de longueur de l'avis)
(Tri par ordre chronologique)
Tous les commentaires et réactions
Dernier commentaire posté :
Par rikounet17 (Date : 2022-07-26 14:56:27)
Bonjour.
Sur ma Mercedes 320 CLS mon mécanisme lève vitre est cassé .
J'ai donc acheté un nouveau mécanisme .
Une fois avoir remonter le nouveau lève vitre j'ai un petit souci .
Avant cette panne ma vitre remonter à 99% et un petit clic automatique verrouillé ma vitre à 100% dans le joint c'est à dire qu'une fois la porte fermé la vitre remonte seule d'un petit centimètre .
Maintenant avec le nouveau mécanisme ma vitre ce verrouille plus totalement quand je ferme la porte .
Je dois maintenant ouvrir la porte passager, mettre le contact pour actionner le bouton lève vitre pour verrouiller la vitre dans le joint
Après avoir tout contrôler plusieurs fois, je n'arrive pas à trouver d'où vient le problème .
Merci à vous pour votre aide .
Suite des 168 commentaires :
Par Fred2059 (Date : 2022-06-17 17:30:24) |
Bonjour
Il y a 2 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Hocine (Date : 2022-04-22 13:38:00) |
J ai acheté une c3 2021 j ai vitres avant électrique mais arrière manuelles et ce qu il ya possibilité d installer moteur vitre électrique arrière?
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par zelio13 (Date : 2022-02-22 19:35:54) |
Bonjour
Il y a 3 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par (Date : 2022-01-14 13:26:44) |
Comment monter une leve vitre electrique |
Par Vonny (Date : 2022-01-10 10:09:00) |
J'ai une dacia sandero speday de 2016
Il y a 3 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Sanyo (Date : 2021-06-29 10:00:25) |
Bonjour,
Il y a 6 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Ophe (Date : 2021-05-21 01:33:47) |
Bonjour
Il y a 2 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par ambroz (Date : 2021-04-30 11:10:57) |
Bonjour,
Il y a 8 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par VT XTREM (Date : 2021-03-22 21:22:38) |
La description des systèmes de levage de vitres sont très bien mais ça ne résout pas mon problème qui est ceci il n'arrive pas d'électricité au moteur |
Par MakaYa (Date : 2021-03-02 21:39:06) |
J'ai une 406 2.2 HDI de 2004, et j'ai eu un problème de vitre coté chauffeur: monté par accoup aléatoire, descente OK, puis reste bloqué vitre ouverte, plus de monté.La boite à bouton fonctionne, on entend le clic du contact du relai qui colle puis un 2ème. Le bruit venant de la porte, j'ai démonté.Je suis allé à la casse du coin et ai ramené le même pour étudié le problème.Le bloc connectique se désolidarise du moteur par 3 petites vis.Ce bloc contient 2 contacts qui vont directement sur le moteur,2 capteurs qui vont à proximité d'un disque à priori magnétique sur l'axe du moteur, un circuit intégré et un double relai RT(2 relais dans la même boite)minuscule, la taille de l'ongle d'un pouce. Ce double relai sert à inverser les polarités au moteur pour inverser son sens de rotation.les 2 capteurs à détecter la rotation du moteur. la logique de fonctionnement est la suivante: ordre donné -clic du relai qui colle-si le moteur tourne, OK, si il ne tourne pas-reclic du relai qui décolle-car action du détecteur de rotation du moteur.Dans mon cas l'ordre de monté est bien donné, l'action est commandé,mais le moteur ne tourne pas, donc problème au niveau du relai: le contact de monté est mort.Il faut changer le relai. C'est rationnel,l'intensité absorbée par le moteur est plus importante à la montée- poids de la vitre-vue le nombre d'action du relai(véhicule à 190000Kms)le contact est usé par l'étincelle de rupture. les courbes du constructeur du relai sont données pour 1000 actions-ridicule-le relai est donné pour 35A,mais vue le nombre d'action du relai et vue la surface de contact du relai il est cohérent qu'il a une durée de vie limité-normal.Pour changer ce relai on en trouve sur internet le travail est délicat, petit fer à soudé, tresse à dessoudé, pompe à dessoudé, on trouve ça sur internet pour une 20aine d'euros, le relai avec le port compter 30euros les deux plus 20euros pour le moteur d'occasion-pour se faire la main-. ça vaut le coup,si vous êtes bricoleur avec du calme et de la patience on y arrive.J'espère avoir aidé quelques un d'entre vous.
|
Par taz (Date : 2021-01-21 15:45:44) |
Bonjour,
Il y a 2 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par michel (Date : 2021-01-13 17:53:16) |
Bonjour,
Il y a 16 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par (Date : 2021-01-04 19:24:30) |
Comment démonter garniture de porte AR GAUCHE d'une citroen c4
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Moi (Date : 2020-12-03 20:14:36) |
Bonjour je viens de changer mon lève vitre côté passager de ma clio 2 phase 2 mais quand il descend tout va bien mais quand on le remonte il se penche....donc il faut le régler avec la main....pourriez vous me dire pourquoi il penche svp
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par roxellane (Date : 2020-11-11 16:30:07) |
Bonjour
Il y a 2 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Léon (Date : 2020-10-31 12:26:44) |
Bravo pour la clarté de vos explications. J'ai appris beaucoup de choses avant de démonter la garniture de la portière.
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par bateau (Date : 2020-10-20 18:46:56) |
Bonjour
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Gerry (Date : 2020-10-14 13:47:04) |
Bonjour. Je possède une Honda Civic 2018 berline 4 portes avec vitres électriques. En me levant ce matin je constate que les 4 vitres de mon auto sont complètement ouvertes, et comme il pleuvait tout est mouillé. Je suis certain que les vitres étaient fermées quand j'ai garé la voiture, car il pleuvait déjà et elles n'étaient pas ouvertes. Comment cela peut-il se produire ?? Merci
Il y a 2 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Fiatdu70 (Date : 2020-10-07 11:59:46) |
Bonjour,
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Kibiloo (Date : 2020-09-13 18:12:31) |
Bonjour, tout d'abord merci pour cet article. Pour un novice comme moi j'ai appris des trucs.
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Aydin (Date : 2020-09-02 10:58:51) |
Bonjour, sur BMW série 1 année 2004, on a eu une fois la vitre arrière qui est tombée et c'est Norauto qui a réparé parfaitement.
Il y a 4 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Marcelus (Date : 2020-08-29 18:00:31) |
Bonjour, j'ai acheté une modus 2005. La vitre conducteur arrive tout a fait en haut de maniére brutal, ça deforme meme la vitre et la portiere comme si il avait trop de puissance.
Il y a 2 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par marwen (Date : 2020-08-22 18:34:04) |
le monde, j'ai une seat leon modèle 2014, suite au réglage du vitre de la porte droite avant (problème du cable et de bouton) maintenant je ne peux plus ouvrir ni fermer les vitres et les rétroviseurs à distance avec la clés ! Quelqu'un qui aura une idée svp
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par self vs magneto (Date : 2020-08-01 14:07:22) |
J'ai un petit soucis avec la vitre passager de ma Skoda Superb kombi de 2011 ,
Il y a 3 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par dany (Date : 2020-07-14 10:48:09) |
J ai reinitialisé la commande leve vitres mais aucune des vitres ne fonctionne.que faire
Il y a 2 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par anthony prieur (Date : 2020-06-21 01:29:44) |
Bonjour je vien de changer mon moteur de vitre sur mon x 5 e 53 de 2005 il remonte sans probleme mais ne descend plus meme si je change le bouton
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Nana (Date : 2020-06-06 15:15:13) |
Bonjour, ma vitre arriere gauche ne se levait plus.... j ai donc réinitialiser la batterie. Avec les boutons conducteurs, je n ai pas réussi à la remonter. Par contre, avec le bouton à l arriere de la portière, cela a fonctionné.
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par ELUV (Date : 2020-06-01 17:23:26) |
J'ai changé ma portière conducteur de 106 peugeot (1996 et vitre manuelle)et n'ai pu que trouver une portière de même couleur mais avec glace électrique. Puis-je quand même câbler un interrupteur au tableau de bord pour le fonctionnement de la glace et quel serait alors le schéma ? Piquer sur la cosse de portière (Moteur de lève glace)pour aller d'un interrupteur à la batterie ?
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Adime (Date : 2020-06-01 06:31:19) |
Bonjour,
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Johan (Date : 2020-05-28 08:44:10) |
Bonjour,
Il y a 2 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par CTPK 56 (Date : 2020-05-27 08:34:13) |
Bonjours j'ai ma commande de leve vitre avant gauche de ma HONDA FRV qui ne fonctionne plus ,ma vitre et descendu comment la remonter sans ma commende merci pour tout commentaire.
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Cyril (Date : 2020-05-25 18:21:08) |
Bonjour,
Il y a 5 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par PIF77 (Date : 2020-05-24 15:54:04) |
Bonjour
Il y a 2 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Anne (Date : 2020-05-18 12:28:12) |
Bonjour
Il y a 4 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par John47 (Date : 2020-05-13 22:47:33) |
Bonsoir
Il y a 2 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par modeste (Date : 2020-05-09 16:59:18) |
Renault espace IV 2004 A QUEL ENDROIT SE TROUVE LES RELAIS DES LEVES-VITRES. MERCI DE VOS RéPONSES. AMICALEMENT modeste
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Bertrand96 (Date : 2020-05-04 17:43:36) |
Bonjour, sur une Focus de 2002, vitre électrique passager ne descend plus, pas de bruit de moteur entendu en appuyant sur les boutons de commande côté conducteur et passager.
Il y a 2 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par vinie (Date : 2020-05-01 18:20:40) |
Bonjour,
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Sou (Date : 2020-04-09 17:17:25) |
Bonjour
Il y a 4 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Guy (Date : 2020-04-06 17:20:56) |
J'ai une Honda Accord. Seulement ma vitre conducteur, s'ouvre et se ferme normalement, les 3 autres vitres... quand j'actionne le bouton, j'entend un click, pour monté ou déscendre la vitre seulement un click. Même chose avec leur bouton indépendant. Et si j'enfonce le bouton pour neutraliser ces 3 vitres, plus de click par la suite, ni autre chose.
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Peugeot boxer (Date : 2020-04-06 14:41:58) |
Bonjour,
Il y a 6 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par (Date : 2020-03-19 10:18:35) |
S'il vous plaît calibre fusible lève vitre symbole' |
Par 69120 (Date : 2020-03-11 19:20:39) |
Bonjours, j’ai ma vitre avant gauche qui ne s’ouvre plus du tout...
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Sudsud (Date : 2020-02-16 20:15:05) |
J ai un probleme avec mon moteur de leve vitre coté avant gauche. J ai changé le moteur mais dès que je le branche la vitre monte mais ne s arrête pas. Je ne peux pas arrêter le moteur. Et ne peux pas descendre la vitre. D où vient le problème et comment le résoudre ?
Il y a 3 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Sébastien (Date : 2020-02-12 22:41:16) |
Bonjour,
Il y a 3 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Mily (Date : 2020-02-05 22:42:54) |
Bonjour, J'ai une Kia Picanto. La vitre avant passager monte et descend avec le bouton côté conducteur mais avec le bouton passage elle descend mais ne remonte plus. Avez vous une idée du problème svp ?
Il y a 3 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Fabienne (Date : 2020-01-25 15:43:59) |
Bonjour,
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Laeti5760 (Date : 2020-01-24 18:25:48) |
Bonjour j'ai mes 4 vitres électrique descend plus avec mes boutons je peux juste les descendre avec ma clé de l'extérieur seat toledo II 1999
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Guy (Date : 2020-01-24 18:07:00) |
J ai un pathfinder 2013 j ai changer les câbles dans la fenêtre côté passager et maintenant elle baisse bien mais monte seulement par coup de apeux près deux pouces
Il y a 1 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Par Blacus (Date : 2020-01-02 22:16:21) |
Bonjour je suit nouveau sur se site j’ai un problème avec mes vitres avant qui ne veulent plus descendre sur une 307 110cv 2L
Il y a 2 réaction(s) sur ce commentaire :
(Votre post sera visible sous le commentaire)
|
Suite des commentaires (51 à 168) >> cliquez ici
