Suspension pilotée / amortissement adaptatif : fonctionnement

FONCTIONNEMENT D'UNE AUTO

TRAINS ROULANTS

3 commentaire(s)

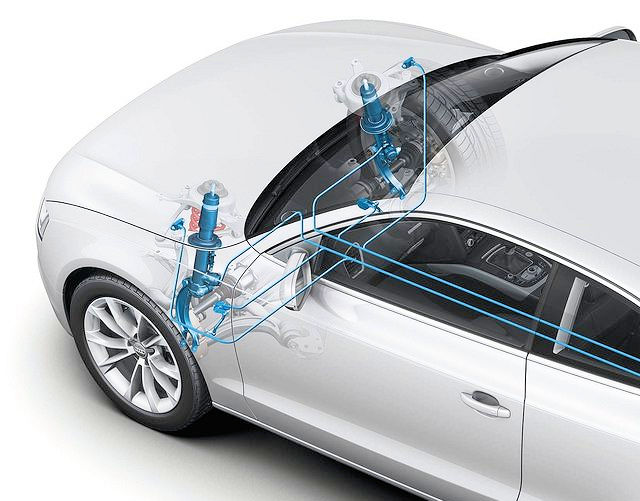

Avec toutes les techniques destinées à améliorer et perfectionner la suspension de nos voitures, il y a de quoi se perdre ... Ici nous allons voir ce que signifie une suspension dite pilotée (ou adaptative), un système plus répandu que la suspension active (pneumatique, hydropneumatique ou même hydraulique avec la suspension ABC de Mercedes) car moins chère à produire.
Plus exactement, il serait plus juste de parler d'amortissement piloté car ce sont les pistons d'amortisseur qui sont sous contrôle ici, et non pas la suspension (ressorts). Toutefois, sachant que les amortisseurs "pilotent" la suspension (vitesse de débattement de haut en bas), on peut indirectement dire qu'il s'agit d'une suspension pilotée ... Ceux qui n'ont pas beaucoup de notions sur la suspension doivent aller faire un tour ici.
Sachez aussi qu'un amortissement piloté peut être monté en parallèle d'une suspension pneumatique, et que c'est souvent le cas dans le haut de gamme. Ces deux systèmes ne sont donc pas opposables (ressorts pneumatiques et amortisseurs pilotés) puisqu'ils peuvent travailler ensemble et ont chacun un rôle différent.

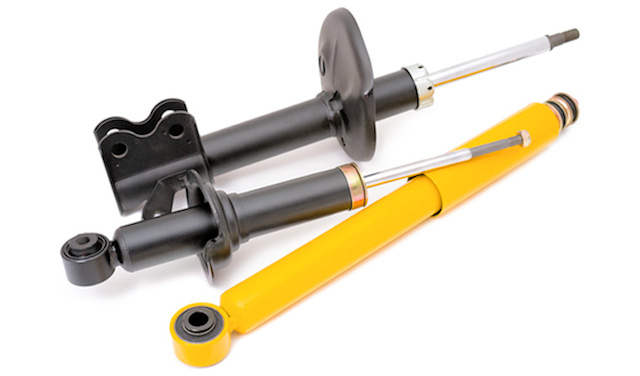

Petit rappel sur ce qu'est un amortisseur

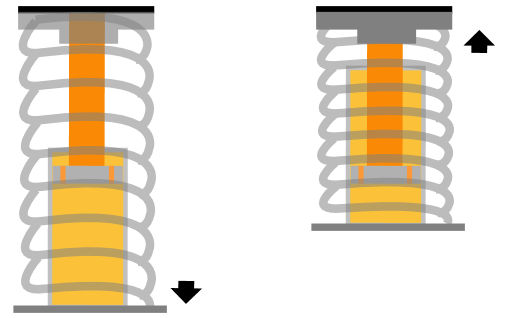

Un amortisseur est un piston composé de deux chambres remplies d'huile. Ces dernières communiquent par de petits orifices/canaux dans lesquels l'huile peut circuler (d'une chambre à l'autre donc).
Leur rôle est de modérer la vitesse de débattement des trains roulants, car le ressort n'est pas exemplaire en la matière ... Il faut donc bien comprendre qu'ils ne portent (suspendent) pas la voiture mais font le gendarme au niveau de le vitesse de débattement.
Prenons un exemple tout bête : la pompe à vélo. Cette dernière est constituée de deux parties imbriquées à la manière d'un piston. Je peux donc sans problème faire des allers-retours, comme avec un amortisseur. Toutefois, si je veux accélérer la cadence, je me rends compte que je ne peux aller trop vite car il faut tout de même un peu de temps pour que l'air s'échappe (le phénomène est d'autant plus important quand je gonfle ma roue). Il y a donc une petite résistance qui arrive quand je commence à aller vite au niveau des vas et viens.
Et bien l'amortisseur fait la même chose sauf qu'ici, dans le cas d'amortisseurs pilotés, la résistance va pouvoir être modulée. Voyons quelques techniques qui permettent de le faire.

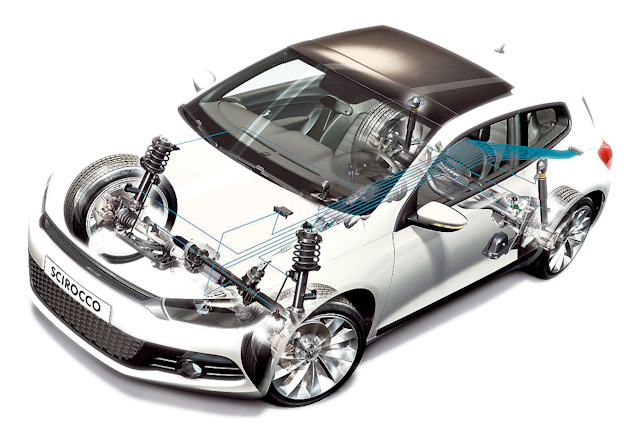

Que peut faire et à quoi sert une suspension pilotée ?

Au delà de pouvoir régler le tarage de suspension et donc d'adapter le confort, le système électronique en profite pour aller beaucoup plus loin ... En effet, pouvoir changer en une fraction de seconde les lois d'amortissement de chacun des amortisseurs permet de faire énormément de choses ...
Voici les principales :

En virage, le tarage de suspension se rigidifie sur le côté qui s'écrase afin de limiter justement l'écrasement de l'auto sur ses appuis. Du coup, la voiture aura tendance à limiter le tangage et le roulis.
Sur route dégradées, le système adoucie et rigidifie plusieurs fois par secondes chaque amortisseur. De ce fait, grâce à un calculateur, les amortisseurs sont réglés à la volée pour limiter les secousses et les mouvements de caisse de haut en bas. D'ailleurs, tout est fait pour que l'auto reste le plus doit possible avec le fameux effet Skyhook
La sécurité est accrue en cas de manoeuvres brusque de type évitement. En effet l'ESP et l'ABS fonctionnent avec la suspension pour optimiser encore plus la manière dont va se comporter l'auto. Le système permet donc de changer la loi d'amortissement selon le niveau d'enfoncement du piston. Si par exemple je suis plus près de la butée, il est préférable que l'amortissement se rigidifie encore plus. Bref, la progressivité de l'amortissement peut être modulée et contrôlée à la volée, selon la situation et le niveau d'écrasement de la suspension. On a alors affaire à une suspension intelligente qui réagit selon le contexte, et non pas un dispositif passif qui réagit toujours de la même manière quelque soit les conditions.

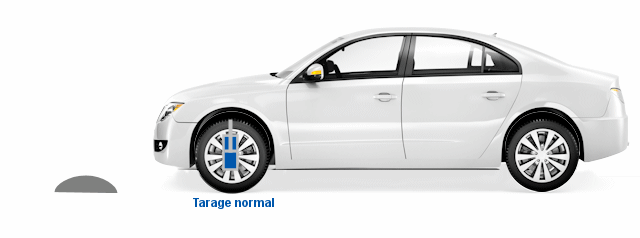

Exemple

Dès que l'une des roues "percute" une imperfection, le système réagit au quart de seconde pour adapter le tarage de l'amortisseur. Ici, le système assouplit l'amortisseur pour que l'on ressente moins la bosse. Cependant, si cette dernière est trop grosse, l'amortissement sera rigidifié avant que vous ne touchiez la butée. L'auto sera alors tout de même secouée, mais il n'y a pas vraiment le choix si on veut éviter de casser quelque chose.

Système d'amortissement piloté magnétique

Vous l'aurez compris, le but ici est de pouvoir moduler la résistance du débattement du piston d'amortisseur en modulant le flux d'huile qui va de haut en bas. Plus on le limite, plus l'amortissement est sec.
Ici, les ingénieurs ont été très malins (comme souvent) puisqu'ils ont eu l'idée d'ajouter à l'huile des particules magnétisées. Grâce à des électroaimants (aimant qui s'active grâce à l'électricité) placés dans les canaux de circulation, on peut régler la vitesse du débit. Plus il y a de jus, plus l'aimant est puissant, ce qui aura une influence d'autant plus forte sur les particules présentes en suspension dans l'huile. Les schéma du dessous l'illustre.

L'alignement des particules magnétiques permet de boucher plus ou moins intensément les conduites, et donc de rendre plus ou moins rigide le piston au niveau du débattement

Système d'amortissement adaptatif par vanne

Le principe est le même sauf qu'ici on ne modifie pas la fluidité du liquide grâce à des particules métalliques. En effet, il s'agit tout simplement de contrôler de petites vannes placés dans les canaux de circulation. Il s'agit donc tout bêtement d'ouvrir ou de fermer plus ou moins des petits robinets.
Plusieurs dispositions existent, comme toujours ...

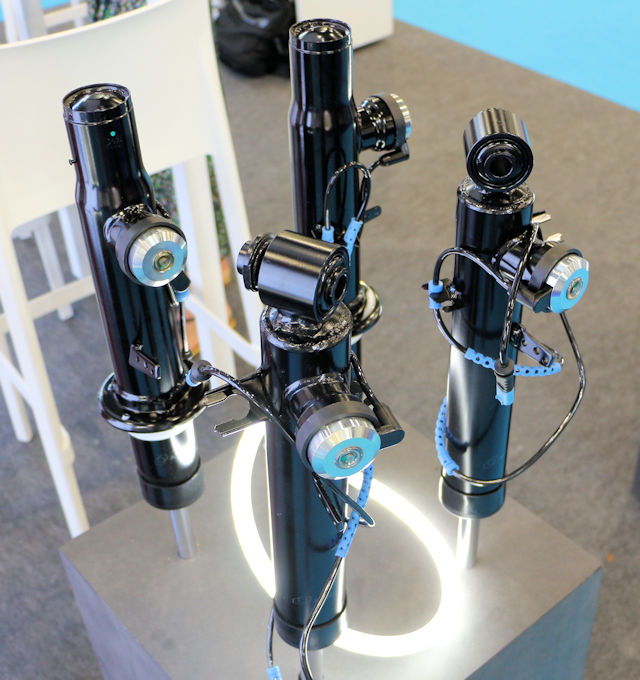

Système 1

La vitesse du débit est effectuée par le compartiment situé à gauche. Dans celui-ci passe une partie de l'huile et il suffit d'y intégrer un système de vannes pour moduler la vitesse à laquelle l'huile pourra passer de bas en haut.

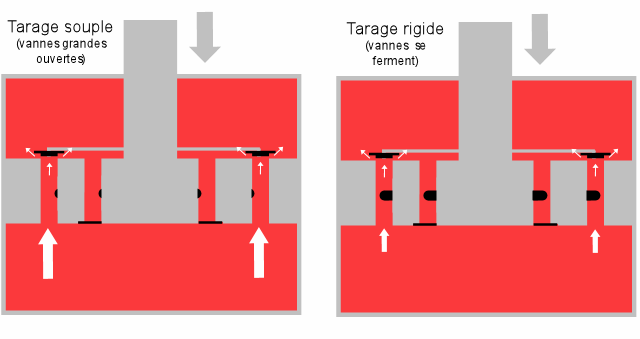

Système 2

Cette fois, les vannes sont intégrées dans le piston d'amortisseur. Je rappelle qu'elles sont contrôlées par l'électronique même si cela n'est pas clairement indiqué sur le schéma.
