Fonctionnement et utilité du capteur PMH

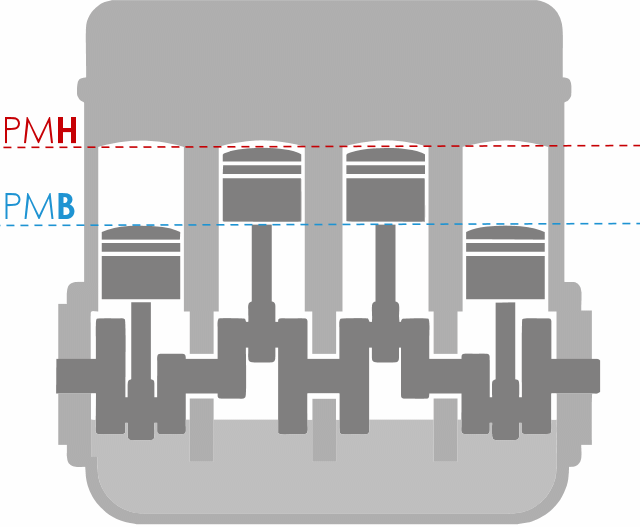

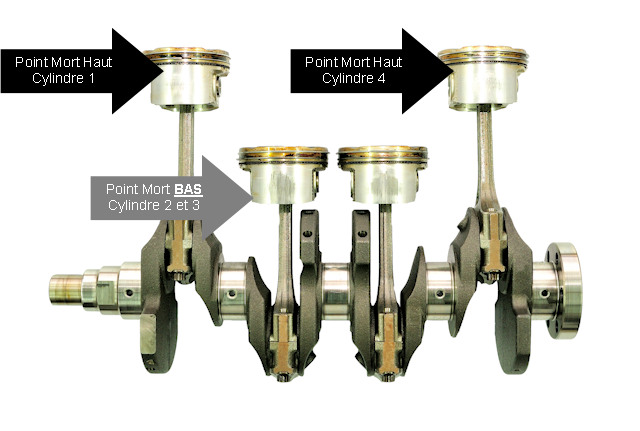

Le capteur PMH (pour Point Mort Haut) permet d'informer le calculateur de la position des pistons afin que le calculateur moteur puisse savoir quand (et combien) il faut injecter du carburant. Avec plusieurs cylindres à animer, il faut donc piloter les injecteurs pour qu'ils travaillent au bon moment. Sur un moteur essence il permet aussi de savoir quand est-ce qu'il faut générer une étincelle via les bougies (allumage commandé)
Théorie et fonctionnement

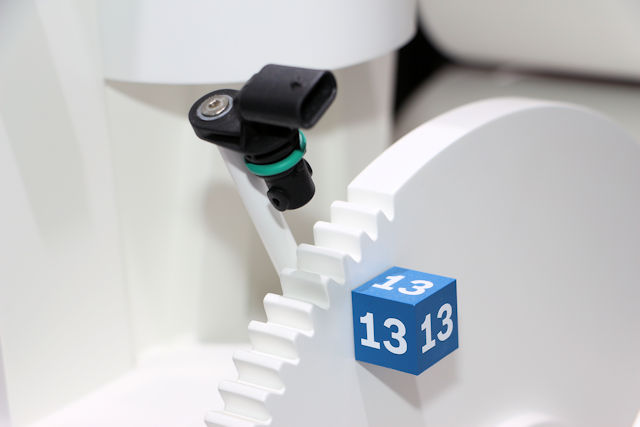

Quelque soit le type de capteur PMH / vilebrequin (inductif ou à effet Hall), le fonctionnement reste sensiblement le même. Le but est d'avoir un repère sur le volant moteur cranté afin d'informer le calculateur sur la position de l'ensemble des pistons qui composent le moteur. A chaque fois que le repère est détecté par le capteur, l'information est envoyée au calculateur qui fait alors agir l'injection en conséquence.
.gif)

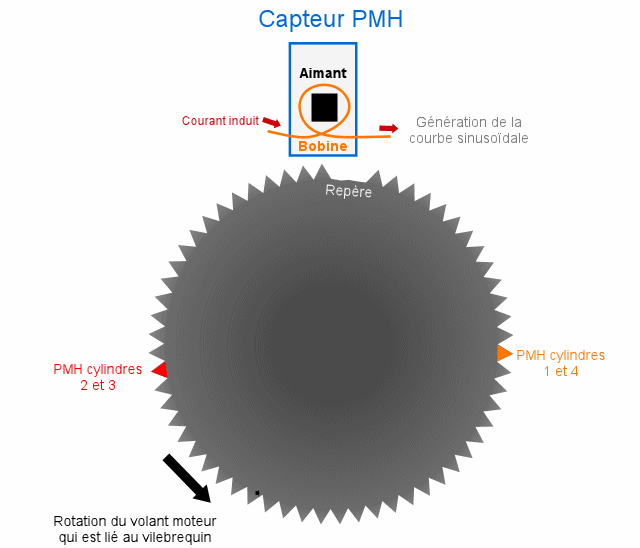

Chaque dent qui passe devant le capteur va induire un petit courant électrique (sur les capteurs inductifs, remplacés de plus en plus par des versions à effet Hall). Grâce à cela le calculateur peut compter le nombre de dents qu'il a croisé et donc suivre le rythme du moteur. Avec cette information ajoutée au repère, il sait alors le régime et la position de tous les pistons. Par exemple, dans le schéma ci-dessus, il saura où est le PMH des cylindres 1 et 4 puisqu'on lui aura appris à l'avance qu'il se situe 14 dents après le repère. En gros le calculateur devine tout le reste en s'appuyant sur les quelques données qu'on lui fournit. Toutefois, au démarrage l'électronique aura besoin du capteur d'arbre à cames pour savoir si le PMH d'un piston concerne la compression ou l'échappement ... Notez enfin que le repère ne s'incarne pas forcément par des dents en moins, il se situe parfois sur le disque du volant moteur avec un capteur fixé derrière (sur le bloc moteur).
On utilise alors le principe de l'électromagnétisme : le volant moteur métallique cranté (il a des dents destinées au démarreur) vient influer le magnétisme du capteur qui envoie alors des impulsions vers le calculateur (à chaque dent croisée). Dès qu'il y a un écart plus grand entre deux impulsions, le calculateur sait alors qu'il est au niveau du repère (endroit où il manque des dents).
Le calculateur reçoit ce type de courbe (différent avec les versions à effet Hall, les courbes sont carrées et les variances de taille n'existent plus) et peut donc déduire quand et où il faut injecter du carburant (mais aussi déclencher l'allumage commandé sur les essences)
.gif)

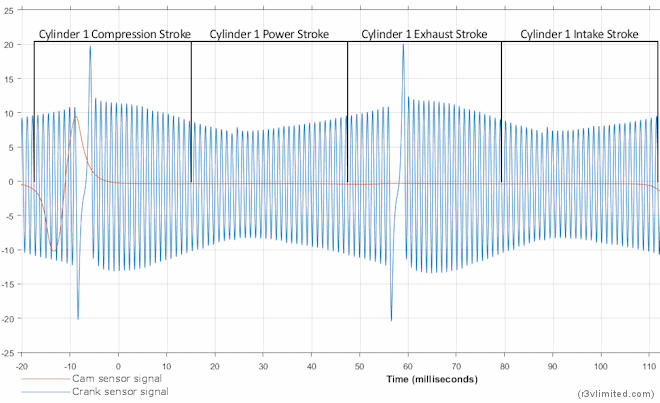

Voici une vraie courbe. En bleu le capteur PMH / vilebrequin et en rouge le capteur d'arbre à cames
Si le volant moteur était en bois (par exemple ...) cela ne fonctionnerait pas car cette matière ne peut pas influer sur un champs électromagnétique.
Différents types
- Passif avec système inductif : pas besoin d'alimentation, le mouvement même du volant moteur près de ce dernier induit un petit courant alternatif. L'ensemble des données se matérialise sous la forme d'un signal sinusoïdal qui varie en fréquence et amplitude (hauteur et largeur) selon la vitesse du moteur (le régime). Ce type de capteur est plus sensible au champs électromagnétiques parasites (venant de l'extérieur) mais se révèle moins cher à fabriquer. Il est en voie de disparition.
- Actif avec Effet Hall : nécessite d'être alimenté électriquement. A chaque dent du volant moteur croisée, il envoie un signal de 5 volts au calculateur. Il n'y a plus ici de courbe sinusoïdale mais un graphique carré qui rappelle le code binaire. Il se compose d'une petite carte électronique qui s'occupe de dialoguer dans le même langage que le calculateur. Ici un courant circule en continu dans le capteur : quand une dent passe à proximité (la distance entre dent et capteur s'appelle entrefer) cela perturbe un peu le courant qui le traverse. Résultat, on peut compter les dents et informer le calculateur. Ce type de capteur est plus onéreux mais représente la relève dans l'ancien système inductif car il est plus précis, notamment à bas régime.
Symptômes d'un capteur PMH HS
Parmi les symptômes les plus fréquents, on note des démarrages difficiles, des broutements moteur (capteur qui marche par intermittence) ou encore des calages intempestifs en roulant ... Un compte tour qui est inopérant peut aussi être le signe d'un capteur de vilebrequin hors service.
Parfois, c'est seulement la connexion qui commence à de corroder un peu, il suffit alors de tripoter le capteur pour que la connexion se rétablisse. Le mieux reste toutefois de nettoyer les connecteurs.
L'entrefer (écart entre capteur et volant moteur) peut avoir un peu bougé, ce qui provoque une mauvaise détection de la position du vilebrequin par le capteur.
Différence avec le capteur d'arbre à cames / référence cylindre ?
Le capteur de référence cylindre permet en plus du capteur PMH de savoir dans quelle phase se trouve chacun des cylindres, à savoir plutôt en compression (où il va falloir injecter et allumer pour les moteurs essence) ou échappement (là il ne faut rien faire, juste laisser les gaz sortir par les soupapes d'échappement). C'est donc quand il n'y a pas de pompe à injection calée (pompe distributrice) avec le moteur qu'il faudra indiquer au calculateur dans quelle phase est chaque piston, et donc qu'on aura besoin d'un capteur AAC. Plus d'infos ici.
Changement des capteurs AAC et PMH en vidéo
