Fonctionnement de la transmission Haldex


Très connue des amateurs de voitures à transmission intégrale, le nom Haldex provient donc de la marque qui l'a fabriqué. Mais c'est désormais Borwarner qui possède Haldex.

De quoi s'agit-il ?


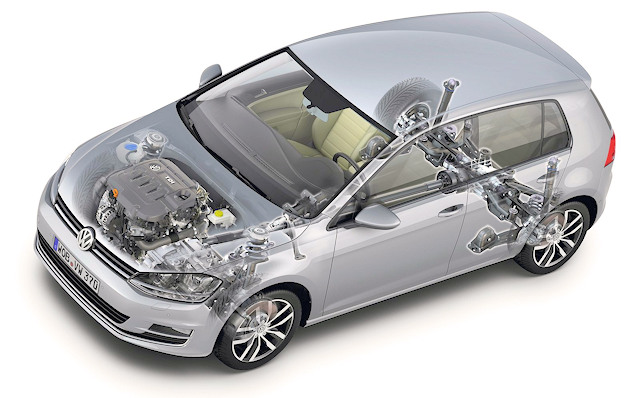

Le système de transmission intégrale Haldex consiste à offrir des roues arrière motrices aux véhicules à moteur transversal, c'est donc un ajout à faire et qui peut en théorie se greffer sur n'importe quelle auto traction.
Deux conditions toutefois, il faut que le différentiel avant soit adapté à pouvoir envoyer de la puissance vers l'arrière, il faut donc aussi un arbre. La deuxième condition concerne le train arrière, il faut avoir du multibras et non pas de l'essieu de torsion que l'on retrouve pourtant sur la majorité des voitures grand public (sur le premium c'est systématiquement du multibras, sauf chez quelques constructeurs français qui le prétendent à tort et qui ont de l'essieu de torsion). Motricer un essieu arrière à torsion donnerait lieu à des comportement étranges de l'auto.

Comment fonctionne l'Haldex ?

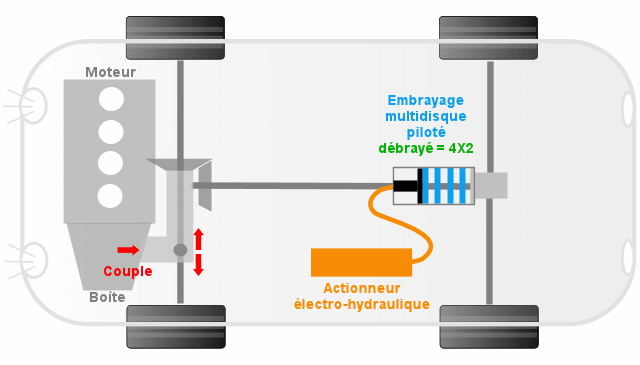

Mode 4X2

La transmission Quattro (transversal et Ultra) / 4Motion n'est donc pas permanente


Mode 4X4

Et bien finalement c'est assez facile à appréhender, il s'agit donc de relier le différentiel avant au différentiel arrière par le biais d'un arbre. Sauf que pour pouvoir découpler l'arrière, et donc passer en 4X2, on a une boîte de transfert Haldex qui peut embrayer ou débrayer. Cela se fait par un embrayage multidisque humide bien plus apte à subir de la charge qu'un simple embrayage sec.
Ces embrayages sont pilotés par le calculateur qui contrôle quant à lui le système électro-hydraulique de l'Haldex. Des actionneurs électriques effectuent une pression (en utilisant la force centrifuge) hydraulique dans le circuit pour plaquer les disques et donc créer un pontage entre train avant et arrière.

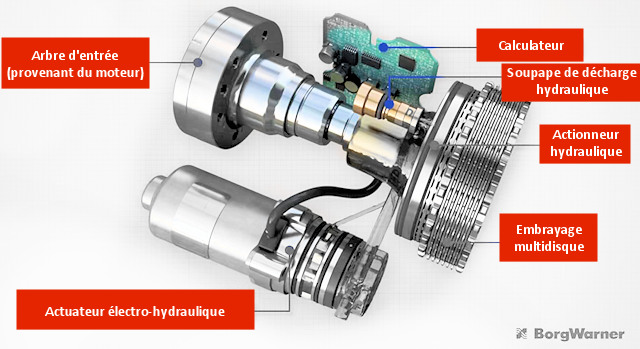

Voici le schéma du fonctionnement de l'Haldex côté système de contrôle électro-hydraulique

Sur moteur longitudinal ?

Bien que ce ne soit pas Haldex le concepteur, Audi a mis en place sur ses dernières versions Quattro (pour les moteurs les moins puissants) un modèle plus économe en carburant, il s'agit d'une boîte de transfert remplaçant le Torsen et qui fonctionne un peu comme le Haldex, c'est ce que l'on nomme le Quattro Ultra (le badge Ultra chez Audi veut dire économique, comme Eco2 chez Renault ou EfficientDynamics chez BMW).

Par rapport à du Torsen ?

Les deux systèmes n'ont rien à voir même si leur rôle est de transférer / répartir de la motricité entre avant et arrière. Le Torsen est un différentiel permanent (il y a une connexion permanente contrairement au Haldex qui se débraye) composé d'engrenages et qui empêchent le glissement trop important entre les vitesses de rotations des deux arbres connectés (ce que l'on appelle un différentiel à glissement limité).
C'est donc par la conception des engrenages que l'on obtient cet effet de glissement limité, un côté ne peut pas tourner bien plus vite que l'autre.

On pourrait cependant marier le Haldex et le Torsen en un seul et même système, le différentiel Crown-Wheel qui est utilisé depuis les années 2010 sur le Quattro.

Fiabilité du Haldex ? Vos témoignages
