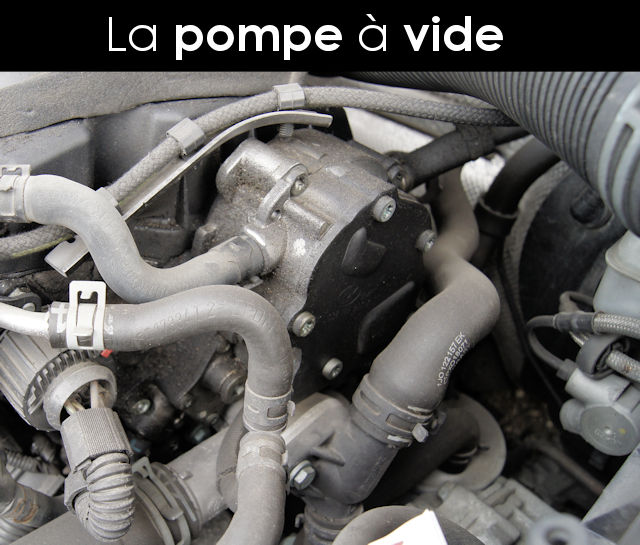

Pompe à vide : fonctionnement, variantes et problèmes
Plan de l'article :
Les pompes à vide jouent un rôle essentiel dans les moteurs modernes dotés de tout un tas d'organes pilotés par des actionneurs. Leur fonction principale est de créer une dépression (vide) pour activer divers systèmes du véhicule : c'est la commande pneumatique (à l'inverse de la commande électrique dotée d'actionneurs électriques). Voyons donc en détail le rôle des pompes à vide, comment elles fonctionnent, les différents types et comment elles peuvent poser problème (parfois pour la sécurité).

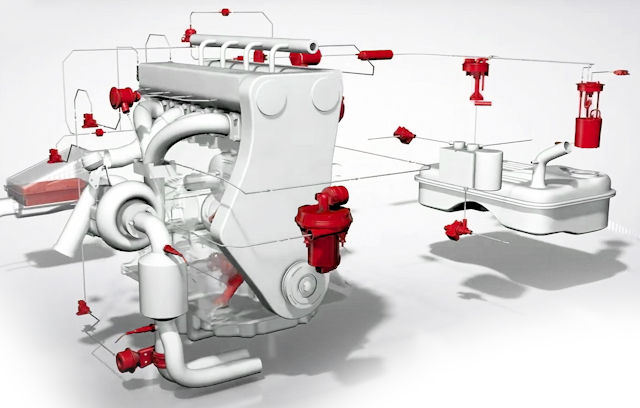

Exemples d'organes commandés par dépression
Les pompes à vide sont utilisées pour tout un tas d'actions, avec par exemple la commande de vanne EGR ou encore de turbo, sans oublier les éventuels volets d'air à l'admission (quelques exemples parmi de très nombreux autres).
Inutile sur moteur essence ?
Initialement, les pompes à vide étaient principalement utilisées dans les moteurs diesel. Les moteurs diesel fonctionnent avec un excès d'air et n'ont pas de dépression suffisante à l'admission pour les commandes pneumatiques. En revanche, les moteurs à essence créent naturellement une dépression à l'admission (qui est utilisée depuis longtemps pour actionner des choses), mais les moteurs modernes nécessitent souvent une pompe à vide supplémentaire. En effet, la dépression générée par l'admission ne suffit plus pour toutes les applications pneumatiques en raison de la complexité croissante des systèmes assistés et pilotés.
A lire : les différences entre diesel et essence
Types de pompes à vide
Il existe plusieurs types de pompes à vide utilisées dans les moteurs :
- Pompe à vide mécanique : Entraînée par l'arbre à cames ou la courroie de distribution, souvent lubrifiée par l'huile du moteur.
- Pompe à vide électrique : Utilisée principalement dans les véhicules hybrides et électriques, fonctionne indépendamment du moteur à combustion interne et est alimentée par le système électrique du véhicule. Au lieu que ce soit l'arbre à cames ou une courroie moteur qui l'entraine, c'est tout simplement un petit moteur électrique directement monté sur la pompe à vide.

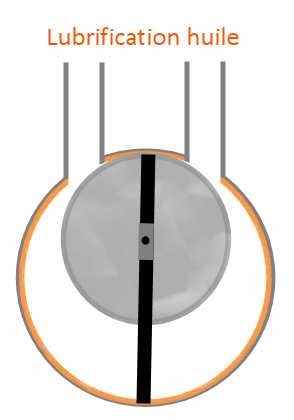

En orange l'huile qui est "tapissée" continuellement pour éviter que le frottement induise une température extrême avec à la clé la fonte des éléments. Le tout rappelle les moteur Wankel
Des sous types ?

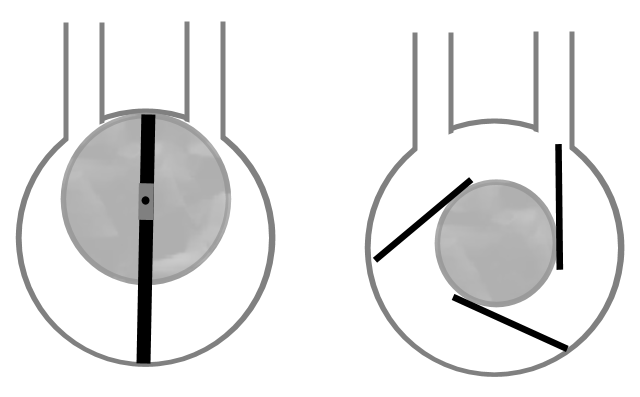

Il existe des pompes à trois ailettes ou une seule ailette interne, les versions à une ailette sont les plus communes sur les voitures modernes.
Fonctionnement
Les pompes à vide fonctionnent en créant une dépression dans un circuit fermé qui peut aller jusqu'à 0.7 bar. Les pompes à vide mécaniques sont souvent entraînées par l'arbre à cames ou la courroie de distribution du moteur. Elles utilisent des palettes rotatives ou des diaphragmes pour aspirer l'air. Dans le cas des pompes électriques, un moteur électrique actionne la pompe indépendamment du moteur à combustion, offrant une source de dépression constante et fiable, même lorsque le moteur est éteint.

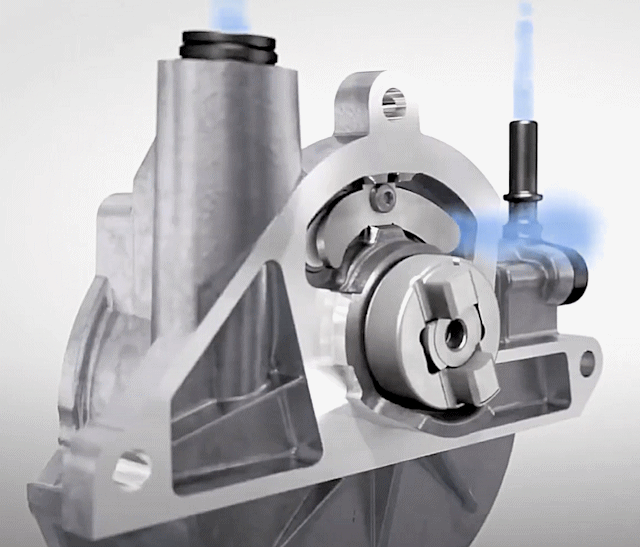

À l'intérieur de la pompe, un rotor équipé de palettes rotatives tourne et est lubrifié au niveau du contact entre les palette et le bord interne (comme un moteur rotatif). Ces palettes sont montées dans des fentes du rotor et sont maintenues en contact avec la paroi intérieure de la pompe par des ressorts ou par la force centrifuge. Lorsque le rotor tourne, les palettes se déplacent le long de la paroi de la pompe, créant des chambres d'aspiration. Au fur et à mesure que le rotor continue de tourner, ces chambres augmentent en volume, aspirant l'air de l'extérieur dans la pompe. Après avoir atteint le point maximal d'expansion, les chambres commencent à diminuer en volume en continuant leur rotation. Cette réduction de volume comprime l'air à l'intérieur des chambres. L'air comprimé est ensuite expulsé à travers une valve de sortie, créant ainsi une dépression (vide) dans le circuit fermé relié à la pompe.
Il y a dans la pompe à vide une entrée d'air et une sortie. L'entrée est justement le conduit dans lequel la dépression est créée. Notez qu'il est fréquent qu'il y ait deux entrée d'air / conduits de dépression, un uniquement dédié au freinage et l'autre pour tous les autres dispositifs qui n'impliquent pas la sécurité.

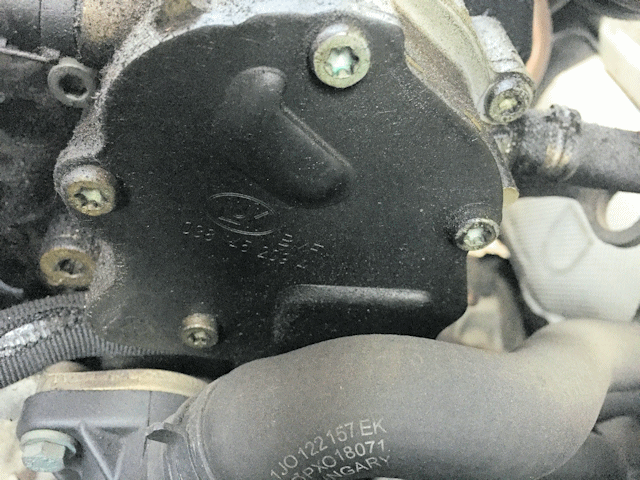

Sur cette pompe à vide on a à gauche la dépression pour les freins, à droite pour le reste et au centre l'évacuation d'air (ressemble à une soupape de décharge)
La régulation de la dépression est cruciale pour assurer le bon fonctionnement des systèmes assistés. Des capteurs de pression surveillent en continu le niveau de dépression dans le circuit. Lorsque la dépression chute en dessous d'un certain seuil, la pompe s'active pour rétablir le vide nécessaire. Dans certains systèmes, des vannes de régulation sont utilisées pour maintenir une dépression constante, ajustant le flux d'air aspiré en fonction des besoins.
Des sphères ?

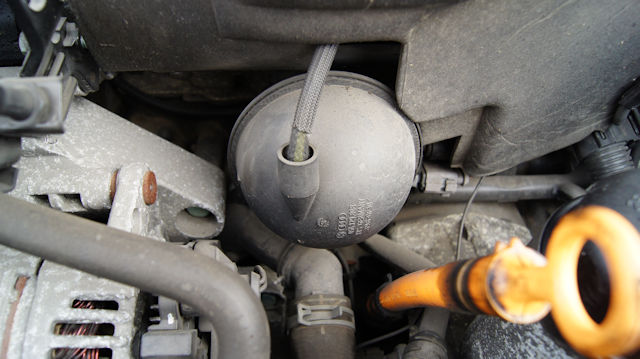

Certaines configurations utilisent des sphères d'accumulation, également appelées accumulateurs de vide, en association avec la pompe à vide.
Les sphères d'accumulation sont des réservoirs conçus pour stocker la dépression créée par la pompe à vide. Elles agissent comme des tampons, assurant une réserve de vide qui peut être utilisée par les systèmes pneumatiques du véhicule, même lorsque la demande est élevée ou lorsque la pompe à vide ne fonctionne pas activement.
- Les sphères d'accumulation stockent la dépression générée par la pompe à vide. Cela permet de maintenir une source de vide stable et constante pour les systèmes nécessitant une assistance pneumatique.
- En stockant le vide, les accumulateurs assurent que les systèmes critiques, comme l'assistance au freinage, peuvent fonctionner efficacement même pendant des périodes de forte demande ou lorsque la pompe ne produit pas de vide (par exemple, à bas régime moteur).
- Les accumulateurs aident à réguler et à stabiliser le niveau de dépression dans le système, réduisant les fluctuations et améliorant la réactivité des systèmes assistés.
avantages des Sphères d'Accumulation
- Elles augmentent la fiabilité des systèmes pneumatiques en assurant une réserve constante de vide.
- Elles permettent de maintenir une performance stable des systèmes critiques, même en cas de variations de la production de vide.
- En réduisant la nécessité pour la pompe à vide de fonctionner constamment à pleine capacité, les accumulateurs peuvent aider à prolonger la durée de vie de la pompe.
Problèmes Potentiels et Entretien
Les pompes à vide peuvent rencontrer plusieurs problèmes, affectant la performance des systèmes qu'elles alimentent :
- lubrification : Les pompes à vide mécaniques sont souvent lubrifiées par l'huile moteur. Si le circuit de lubrification est compromis, cela peut entraîner une défaillance de la pompe. Un exemple notable est le rappel massif du moteur 1.2 PureTech de PSA, où la courroie de distribution s'effritait, bouchant le circuit de lubrification et endommageant la pompe à vide, ce qui pouvait entraîner une perte de l'assistance de freinage.
- Usure et Pannes : Les pompes à vide, comme toute pièce mécanique, peuvent s'user avec le temps et perdre en étanchéité (et donc perte de force de dépression). Les problèmes de vannes, de fuites et de diaphragmes défectueux sont courants.
- Fuites dans le circuit d'air : Les fuites d'air dans le circuit de dépression peuvent réduire l'efficacité de la pompe, entraînant une diminution des performances des systèmes qu'elle alimente.
