Fonctionnement du moteur électrique

Dernière modification : 29/05/2026 -  8

Les voitures électriques faisant partie de plus en plus de notre quotidien, il était donc temps de se pencher sur le fonctionnement de leur moteur ainsi que sur les différentes déclinaisons que l'on croise dans l'automobile. Synchrone, asynchrone, aimant permanent, induction, rotor bobiné ou réluctance variable, tout cela peut sembler un peu brumeux au départ, alors que le principe général reste finalement assez logique quand on part du bon endroit. Voyons donc le fonctionnement d'un moteur électrique en commençant par sa base, car cette technologie ne date pas d'hier et elle n'a rien d'une nouveauté tombée du ciel avec les voitures à batterie ...
Notez au passage que toutes les voitures thermiques ont au moins un moteur électrique. Le démarreur en est un, et l'alternateur est lui aussi une machine électrique, utilisée cette fois principalement pour produire du courant. Certains utilisent même le démarreur pour déplacer une voiture en panne sur quelques mètres, en passant une vitesse puis en actionnant le contact. Le démarreur se lie alors au volant moteur et fait tourner ce dernier, ce qui finit par faire avancer la voiture. Ce n'est pas très élégant mécaniquement, et je ne conseille pas d'en faire une méthode de dépannage quotidienne, mais cela rappelle que le moteur électrique existe dans l'automobile depuis bien plus longtemps qu'on veut parfois nous le faire croire.

L'article résume les différentes technologies de moteurs électriques, vous pouvez toutefois  accéder aux articles dédiés pour chaque technologie :

• Moteur synchrone à rotor bobiné
• Moteur synchrone à aimant permanent
• Moteur asynchrone à induction (rotor induit)
• Moteur synchrone à réluctance variable


A lire aussi : le fonctionnement global d'une voiture électrique.

Principe de base d'un moteur électrique

Attention, dans un conducteur métallique les électrons se déplacent du - vers le +. Par convention, on représente pourtant le courant électrique comme allant du + vers le -, car cette convention a été fixée avant que l'on comprenne vraiment le rôle des électrons. Ce n'est donc pas une erreur de parler d'un courant allant du + vers le -, c'est simplement une convention de représentation. En revanche, si l'on parle du mouvement réel des électrons dans le cuivre, il faut garder en tête qu'ils vont dans l'autre sens ...

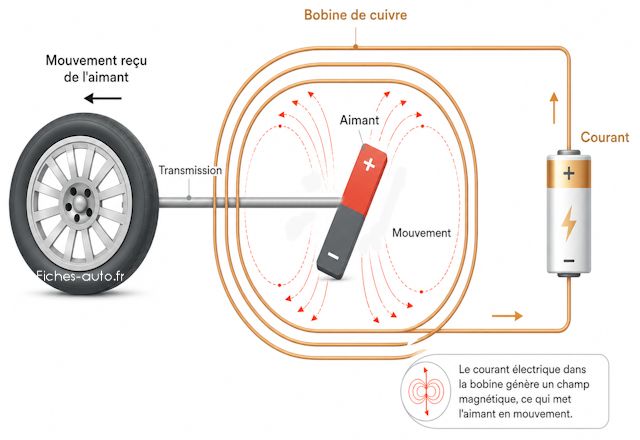

Commençons par le plus important, car c'est lui qui permet ensuite de comprendre toutes les familles de moteurs sans se perdre. Un moteur électrique sert à transformer une énergie électrique en mouvement mécanique, et il y parvient en faisant interagir deux éléments principaux. Le premier est fixe, c'est le stator. Le second est mobile, c'est le rotor. En gros, le stator reste attaché au carter du moteur tandis que le rotor tourne à l'intérieur, puis transmet son mouvement aux roues par l'intermédiaire d'un réducteur ou d'une transmission plus complète selon les autos.

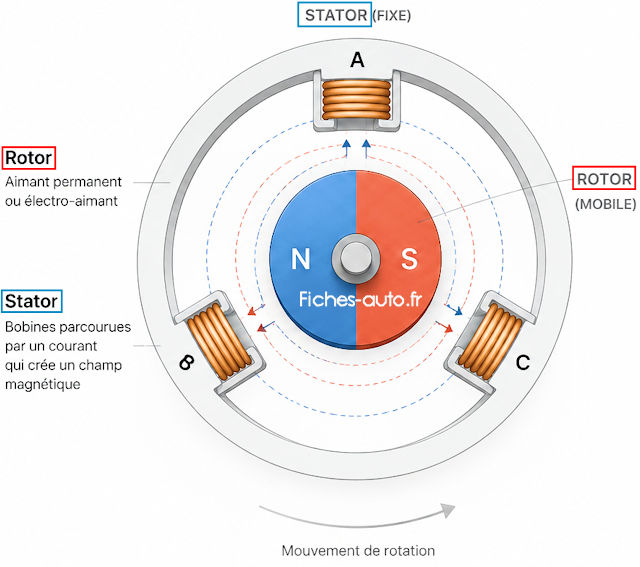

Pour obtenir une rotation, il faut que le stator et le rotor puissent jouer avec des champs magnétiques. Cela peut se faire avec des aimants permanents, donc des aimants qui possèdent un champ magnétique sans qu'on ait besoin de les alimenter. Cela peut aussi se faire avec des électro-aimants, donc des bobines que l'on transforme en aimants uniquement quand on les traverse avec du courant. C'est tout bêtement un aimant sur demande. Quand on l'alimente il existe, quand on coupe le courant il disparaît presque totalement, ce qui permet de piloter très finement la force produite.

Il faut donc voir un moteur électrique comme une sorte de poursuite magnétique organisée. Le stator crée un champ magnétique, ou plutôt un champ qui se déplace autour du rotor quand l'électronique alimente les bobines dans le bon ordre. Le rotor, lui, réagit à ce champ magnétique et cherche à s'aligner avec lui, à le suivre, ou à se placer dans la position qui demande le moins d'effort au champ. Si le champ du stator avance, le rotor avance aussi. C'est cette course permanente qui donne la rotation, un peu comme si on faisait courir un chien derrière une friandise que l'on déplacerait en cercle, sauf qu'ici la friandise est un champ magnétique et que le chien est un morceau de métal très bien pensé.

Selon la technologie choisie, le rotor ne réagit pas toujours de la même manière. Il peut contenir un aimant permanent, comme dans beaucoup de moteurs synchrones modernes. Il peut contenir une bobine alimentée, comme dans un moteur synchrone à rotor bobiné ou dans certains moteurs à balais. Il peut aussi contenir une cage conductrice dans laquelle le courant apparaît par induction, comme dans un moteur asynchrone. Enfin, il peut simplement avoir une forme particulière qui attire mieux les lignes de champ magnétique, comme dans un moteur à réluctance. Avouons quand même que c'est là que se trouve toute la variété des moteurs électriques, car on ne change pas vraiment le principe de base, on change surtout la manière dont le rotor répond au stator.

Attention aussi à ne pas confondre les pôles magnétiques nord et sud avec les pôles électriques + et -. Un + électrique n'est pas un nord magnétique, et un - électrique n'est pas un sud magnétique. Les deux notions sont liées, car un courant peut créer un champ magnétique, mais elles ne désignent pas la même chose. Je préfère le préciser ici, car ce raccourci est pratique pendant trois lignes puis il devient franchement pénible dès qu'on commence à parler de courant alternatif, de phases, de champ tournant et d'inversion de polarité.

Dans une voiture électrique moderne, la batterie fournit du courant continu. Or la majorité des moteurs de traction actuels ont besoin d'un courant alternatif triphasé, piloté très précisément pour créer un champ magnétique tournant dans le stator. Il faut donc un organe intermédiaire, l'onduleur, qui transforme et dose le courant fourni par la batterie. En gros, la batterie est le réservoir, l'onduleur est le chef d'orchestre, le stator est l'ensemble des musiciens fixes, et le rotor est la partie qui finit par se mettre en mouvement. Sans cette électronique de puissance, le moteur moderne serait une très belle pièce de métal, mais pas grand-chose de plus.

Le moteur électrique est aussi réversible dans son principe. Si j'envoie du courant dans les bobines, j'obtiens un mouvement. Si je force le moteur à tourner, par exemple quand la voiture ralentit et que les roues entraînent le rotor, je peux produire du courant. C'est ce qu'on appelle la régénération au freinage, même si le mot donne parfois l'impression qu'on récupère tout, ce qui est évidemment faux. Hélas, il y a toujours des pertes, mais le principe reste élégant puisqu'une partie de l'énergie qui serait normalement transformée en chaleur par les freins peut retourner vers la batterie.

Les pièces d'un moteur électrique

Résumons brièvement ce qui compose l'ensemble, car il y a souvent un mélange entre moteur, batterie et électronique de puissance. L'accumulateur fournit l'énergie électrique, l'onduleur pilote le courant, le stator reste fixe et le rotor tourne. C'est simple à dire, mais c'est justement cette répartition des rôles qui permet de comprendre le reste.

• Accumulateur : c'est là d'où vient le courant qui va alimenter le moteur, à savoir en général une batterie lithium-ion sur les voitures modernes, ou une batterie NiMH sur certains hybrides plus anciens.
• Onduleur : il ne fait pas partie du moteur au sens strict, mais il est indispensable dans une voiture électrique moderne. Il transforme et pilote le courant afin d'alimenter les bobines du stator dans le bon ordre. C'est un peu le cerveau de la puissance, celui qui décide quand chaque bobine doit agir.
• Stator : il s'agit de la partie fixe du moteur, celle qui ne tourne pas. Pour vous aider à vous en rappeler, pensez à statique. Il est très souvent constitué de bobines que l'on alimente de manière décalée pour créer un champ magnétique tournant.
• Rotor : il s'agit de la partie mobile, et pour vous en rappeler pensez au mot rotation. Selon les technologies, il peut être constitué d'un aimant permanent, d'une cage conductrice dans laquelle le courant sera induit, ou encore d'un bobinage alimenté directement. Il ne faut donc pas croire que le rotor est toujours passif, même si les moteurs modernes cherchent souvent à éviter les contacts électriques sur une pièce en rotation.

Fonctionnement d'un électro-aimant

Si vous voulez éviter les explications fondamentales, vous pouvez sauter ce passage. Il permet toutefois de comprendre pourquoi une simple bobine de cuivre peut devenir un aimant, et donc pourquoi le moteur électrique peut fonctionner sans combustion, sans piston et sans explosion. Comme vous le savez probablement, un aimant attire ou repousse un autre aimant selon l'orientation de ses pôles. L'électro-aimant reprend ce comportement, sauf qu'il ne l'a pas en permanence. Il devient magnétique uniquement quand du courant le traverse, ce qui permet de le commander à volonté.

Champ électrique

Commençons rapidement par distinguer champ électrique et champ magnétique, car ce sont deux phénomènes différents mais intimement liés. Le champ électrique vient d'une charge électrique. Une particule chargée positivement ou négativement crée donc un champ électrique autour d'elle, tandis qu'une particule neutre n'en crée pas de la même façon. Ce champ apparaît dès qu'il existe une tension entre deux points, mais attention, tension ne veut pas dire automatiquement passage de courant. Le voltage correspond à une différence de potentiel entre deux extrémités, un peu comme une pente. Si je crée une pente mais que rien ne peut rouler dessus, il ne se passe pas grand-chose.

Chaque électron a son champ électrique quand il y a une tension dans le fil, sans qu'il y ait forcément une circulation d'électrons. J'ai représenté ce champ avec un halo bleu, ce qui reste une simplification, mais il faut bien donner quelque chose à voir ...

Champ magnétique

Le champ magnétique apparaît quand les charges se déplacent, donc quand il y a du courant. Dans notre cas, on parle surtout des électrons présents dans les couches externes des atomes de cuivre. Le cuivre n'est pas choisi par hasard, car il est très bon conducteur, même si l'argent conduit encore mieux. Le cuivre reste toutefois un excellent compromis entre conductivité, disponibilité, coût et facilité de mise en forme. Notez aussi que plus l'intensité augmente, plus les pertes par effet Joule augmentent, et c'est là qu'arrive la chaleur. En gros, si on veut faire passer trop de courant dans un conducteur trop petit, il finit par chauffer comme un radiateur improvisé.

Quand les électrons se déplacent, ils génèrent autour du conducteur un champ magnétique. Si on enroule ce conducteur en bobine, les petits champs magnétiques s'additionnent et forment un champ plus organisé, avec une orientation exploitable. C'est cela qui transforme la bobine en électro-aimant. Ce n'est pas de la sorcellerie, c'est juste une manière intelligente d'additionner des effets minuscules pour obtenir un effet visible à notre échelle. Et c'est précisément ce phénomène qui rend possible le moteur électrique.

Le mouvement des électrons induit l'apparition d'un champ magnétique autour du conducteur. On vulgarise bien évidemment, car les choses deviennent vite plus étranges dès que l'on va dans le détail de la physique ...

Pour finir, si je fais circuler du courant dans un fil placé près d'un champ magnétique, il peut y avoir une force mécanique. Et si je fais l'inverse, en déplaçant un aimant près d'une bobine, je peux faire apparaître un courant dans cette bobine. C'est pour cette raison qu'une machine électrique peut fonctionner dans les deux sens. Elle peut être moteur quand elle transforme le courant en mouvement, ou génératrice quand elle transforme le mouvement en courant. C'est exactement le principe d'un alternateur, et c'est aussi ce qui permet la récupération d'énergie au freinage.

Les petits champs s'additionnent pour former un champ magnétique coordonné, avec une polarité nord et sud. Je vous laisse aller consulter la force de Laplace si vous voulez connaître la géométrie et l'orientation exacte des forces quand le courant circule, car on peut vite transformer une explication simple en labyrinthe mathématique.

Différence aimant / électro-aimant

La différence est assez simple à retenir. Un aimant permanent possède un champ magnétique en permanence, sans alimentation électrique. Il garde donc un pôle nord et un pôle sud tout le temps, du moins tant qu'il n'est pas chauffé, abîmé ou démagnétisé par un champ contraire trop intense. Un électro-aimant, lui, devient magnétique quand on l'alimente. Il peut donc être activé, désactivé, dosé et même inversé en changeant le sens du courant. C'est pour ça que les bobines sont aussi précieuses dans un moteur électrique, car elles permettent de créer un aimant pilotable au lieu de se contenter d'un aimant figé.

Dans un moteur, cette distinction est essentielle. Un rotor à aimants permanents offre un champ magnétique sans consommer d'énergie pour l'excitation, ce qui aide le rendement. En revanche, il utilise des matériaux parfois coûteux et dépendants de chaînes d'approvisionnement pas toujours très glorieuses. Un rotor bobiné demande une alimentation, donc un peu plus de complexité, mais il permet de contrôler son champ magnétique. Bref, il n'y a pas une solution miraculeuse et une solution idiote. Il y a surtout des compromis industriels, techniques et économiques, et les constructeurs adorent ensuite déguiser leur compromis en révolution.

Les différents types de moteurs électriques

Voyons maintenant les différents types de moteurs électriques qui existent dans le domaine de l'automobile. Le piège serait de croire qu'ils fonctionnent tous exactement pareil parce qu'ils utilisent tous du courant et du magnétisme. En réalité, le principe de fond reste le même, mais la manière de faire interagir stator et rotor change. C'est un peu comme les moteurs thermiques, qui brûlent tous un carburant mais peuvent être atmosphériques, turbo, essence, diesel, deux temps ou quatre temps. Ici aussi, la famille générale est commune, mais les détails changent beaucoup de choses.

Moteur Synchrone / Asynchrone

Cette caractéristique permet de savoir si le rotor tourne à la même vitesse que le champ magnétique tournant du stator ou non. Dans un moteur synchrone, le rotor reste calé sur le champ du stator, il tourne donc au même rythme que lui. Dans un moteur asynchrone, il existe un petit décalage entre la vitesse du champ tournant et celle du rotor. On appelle cela le glissement. Exemple, si le champ magnétique tourne à 1500 tours par minute, le rotor d'un moteur à induction pourra être un peu en dessous, par exemple autour de 1400 tours par minute selon la charge.

Ce glissement n'est pas une anomalie, il est même nécessaire au fonctionnement du moteur asynchrone. Car si le rotor tournait exactement à la même vitesse que le champ du stator, il n'y aurait plus de variation utile pour induire du courant dans le rotor. Et sans courant induit, il n'y aurait plus de champ magnétique rotorique suffisant pour produire du couple. En gros, le moteur asynchrone a besoin de ce petit retard pour fonctionner, un peu comme quelqu'un qui ne peut pousser une balançoire que s'il y a un mouvement relatif entre lui et elle.

Moteur électrique à balais / charbon (Synchrone)

Le moteur électrique à balais est un type de moteur électrique dont le rotor est alimenté en électricité. Il peut aussi devenir une génératrice si on exploite le mouvement pour produire du courant, comme avec un alternateur dans une logique voisine. Pour pouvoir alimenter une pièce qui tourne, il faut établir un contact électrique avec elle, et c'est précisément le rôle des balais ou des charbons. Les balais d'origine étaient littéralement des contacts frottants, puis on a utilisé des charbons en graphite, plus adaptés et plus durables. Le principe reste toutefois le même, on accepte un contact physique avec une pièce mobile pour lui transmettre du courant.

Le problème est évident, car tout ce qui frotte finit par s'user. Les charbons peuvent s'user jusqu'à ne plus toucher correctement le collecteur, et les arcs électriques peuvent aussi générer des dépôts qui perturbent le contact. C'est pour cela qu'un démarreur peut parfois repartir après un coup bien placé, car on déplace légèrement la crasse ou les charbons, ce qui rétablit temporairement le contact. Avouons quand même que c'est une réparation assez primitive, mais elle a le mérite de rappeler que l'électricité automobile n'est pas toujours cette chose propre et immatérielle qu'on imagine.

Ce type de moteur fonctionne habituellement avec du courant continu. Quand on l'adapte pour qu'il puisse fonctionner aussi bien en alternatif qu'en continu, on parle alors de moteur universel. Il a été utilisé sur certaines voitures électriques anciennes, notamment dans les années 90, mais il est devenu rare sur les modèles modernes de traction. Il reste en revanche très présent dans de nombreux petits usages, et on le retrouve historiquement dans les démarreurs, même si les technologies évoluent aussi de ce côté-là.

Moteur électrique à aimant permanent (Synchrone)

Le moteur à aimant permanent est très répandu sur les voitures électriques modernes, mais aussi dans d'autres domaines comme le ferroviaire ou l'industrie. Ici, le stator est composé de bobines disposées autour du rotor, tandis que le rotor contient des aimants permanents. Quand les bobines du stator sont alimentées dans le bon ordre, elles créent un champ magnétique tournant. Le rotor aimanté cherche alors à suivre ce champ, ce qui provoque la rotation. En gros, les bobines du stator attirent puis repoussent successivement les pôles du rotor, et l'électronique règle tout cela avec une précision que la mécanique pure ne pourrait pas atteindre.

Ce moteur a l'avantage d'être efficace, compact et réactif. Comme le rotor possède déjà son champ magnétique grâce aux aimants permanents, il n'a pas besoin d'être alimenté pour créer son propre champ. Cela évite certains contacts électriques et limite une partie des pertes. En revanche, il dépend de matériaux magnétiques performants, parfois coûteux et associés à des filières industrielles peu reluisantes. Encore une fois, la technologie a ses qualités, mais il ne faut pas non plus avaler la brochure commerciale comme un catéchisme.

PLUS DE DETAILS SUR LE FONCTIONNEMENT ICI

Moteur électrique à induction (Asynchrone)

Dans un moteur à induction, aussi appelé moteur asynchrone, il n'y a pas d'aimant permanent dans le rotor. Le stator reste composé de bobines, généralement organisées pour recevoir un courant alternatif triphasé. Ces bobines créent un champ magnétique tournant. Ce champ traverse le rotor et induit du courant dans sa cage conductrice, un peu comme un aimant en mouvement peut générer du courant dans une bobine. Et comme ce courant induit produit lui-même un champ magnétique, le rotor finit par être entraîné par le champ du stator.

Le rotor est souvent formé d'une cage d'écureuil, car sa forme rappelle vaguement cette petite roue de rongeur. Cette cage n'est pas un aimant permanent. Elle est faite de conducteurs et de tôles ferromagnétiques qui permettent justement au courant et au flux magnétique de produire leur effet. Quand le champ du stator tourne, il crée dans le rotor les conditions nécessaires à l'apparition d'un champ magnétique rotorique. Le rotor se met alors à tourner, mais avec un léger retard par rapport au champ du stator, d'où le nom de moteur asynchrone.

Pour résumer, quand j'injecte un courant alternatif bien piloté dans le stator, j'obtiens un champ magnétique tournant. Ce champ induit du courant dans la cage du rotor. Le courant induit crée à son tour un champ magnétique autour du rotor. Les deux champs interagissent, et le rotor tourne. Notez que c'est très élégant d'un point de vue technique, car on arrive à faire tourner une pièce sans aimant permanent et sans alimentation directe du rotor. En revanche, il faut accepter le glissement et certaines pertes, car l'énergie doit justement être induite dans le rotor.

PLUS DE DETAILS SUR LE FONCTIONNEMENT ICI

Moteur pas à pas à réluctance variable

Le moteur à réluctance variable est encore différent, car son rotor n'est pas nécessairement aimanté et il n'a pas forcément besoin de recevoir du courant. Son principe repose sur une tendance assez simple du champ magnétique. Le champ préfère passer dans un matériau ferromagnétique plutôt que dans l'air, car l'air oppose plus de résistance au passage du flux magnétique. Le rotor est donc dessiné avec des dents ou des formes qui vont chercher à se placer dans la position où le chemin magnétique est le plus favorable. En gros, le rotor ne suit pas un aimant comme dans un moteur à aimant permanent, il cherche surtout à se mettre là où le champ aura le moins de mal à passer.

Le stator est constitué de phases et de bobines disposées de manière à créer successivement des chemins magnétiques favorables. Quand j'alimente une phase, le champ magnétique cherche à relier les pôles concernés. Le rotor se déplace alors pour réduire l'entrefer, c'est-à-dire l'espace d'air entre le rotor et le stator, car le champ préfère passer par le métal. Ensuite, on alimente une autre phase, et le rotor avance d'un nouveau pas. C'est pour ça que ce type de moteur est souvent rapproché des moteurs pas à pas, même si les versions automobiles sont évidemment pilotées de manière bien plus fine.

Il faut toutefois éviter de présenter la réluctance comme une invention toute récente. Le principe existe depuis longtemps, notamment dans l'industrie et dans certains moteurs de précision. Ce qui a changé, c'est surtout la capacité à piloter correctement ces moteurs grâce à l'électronique de puissance, aux capteurs et aux calculateurs modernes. Avant, le moteur pouvait être simple dans sa matière, mais pénible à rendre agréable, car les ondulations de couple, le bruit et les vibrations pouvaient vite gâcher la fête. Comme souvent, la vieille idée devient soudain vendable quand l'électronique arrive à masquer ses défauts.

PLUS DE DETAILS SUR LE FONCTIONNEMENT ICI



Tesla a beaucoup contribué à populariser auprès du grand public l'idée de moteurs associant aimants permanents et effet de réluctance, mais il ne faut pas croire que la marque a inventé ce principe. Elle l'a surtout rendu visible dans l'automobile récente, ce qui n'est déjà pas rien. Avouons quand même que l'industrie adore reprendre une idée ancienne, lui ajouter une couche de pilotage électronique, puis expliquer que le futur vient d'être découvert ...

L'électricité c'est quoi ?

Essayons un peu de vulgariser le principe, en évitant si possible de faire grincer des dents les spécialistes de la physique, qui sont d'ailleurs les bienvenus pour corriger ou préciser les choses. L'électricité est incarnée par le déplacement de charges électriques, et dans un conducteur métallique il s'agit principalement des électrons. Un électron est une chose étrange, à la fois particule et onde selon la manière dont on l'observe et dont il interagit avec son environnement. Je ne vais pas faire semblant de rendre la mécanique quantique évidente en trois phrases, car même les physiciens parlent de tout cela avec prudence. Pour notre usage automobile, retenons surtout que certains matériaux laissent facilement se déplacer des électrons, ce qui les rend conducteurs.

Les électrons sont présents autour du noyau des atomes, sur différentes couches. Selon la structure de l'atome, certains électrons sont plus libres que d'autres et peuvent passer d'un atome à l'autre. C'est ce qui fait qu'un fil de cuivre peut conduire le courant alors qu'un morceau de bois ne le fait pas dans des conditions normales. Quand une tension est appliquée aux bornes d'un conducteur, les électrons peuvent se déplacer de proche en proche. Ce déplacement forme un courant, et ce courant peut produire un champ magnétique exploitable. C'est là que l'on rejoint directement le moteur électrique.

Voici un fil de cuivre et les atomes qui le composent. En vert les noyaux et en rouge les électrons, avec une représentation simplifiée pour rendre le phénomène visible. En réalité, les choses sont bien plus étranges, mais il faut bien trouver un moyen de comprendre pour notre pauvre petit cerveau. Quand un électron quitte un atome pour un autre, un autre électron vient le remplacer. Il y a donc un flux, et même un courant, qui rend possible l'apparition d'effets électromagnétiques que l'homme exploite ensuite pour produire un mouvement.

Attention au sens du courant, car il y a souvent confusion. Par convention, on représente le courant électrique comme allant du + vers le -. En revanche, dans un conducteur métallique, les électrons se déplacent globalement du - vers le +. Cette convention historique a été fixée avant que l'on comprenne précisément le rôle des électrons. Ce n'est donc pas une erreur de parler du courant allant du + vers le -, c'est une convention de représentation. Mais si l'on parle du mouvement réel des électrons dans le cuivre, il faut alors retenir l'autre sens.

Plus l'intensité est élevée, plus les pertes par effet Joule augmentent, et plus le conducteur chauffe. Ce n'est pas parce que la résistance devient magiquement énorme dès que les électrons sont nombreux, mais parce que la puissance dissipée sous forme de chaleur augmente fortement avec l'intensité. C'est le principe de l'ampoule à filament, du radiateur électrique, ou du fil trop fin qui chauffe quand on lui demande trop. Dans un moteur électrique, cette chaleur existe aussi, notamment dans les bobines et parfois dans le rotor selon la technologie. Encore une fois, l'électrique est très efficace, mais il n'est pas exempt de pertes.

Exploiter les électrons

Grâce aux matériaux conducteurs et au comportement des électrons, on commence à comprendre comment l'homme peut fabriquer un moteur électrique. En utilisant la force magnétique produite par un aimant, on peut faire bouger les électrons libres dans un fil ou une bobine. De ce fait, le mouvement d'un aimant à côté d'une bobine peut provoquer un courant électrique. C'est le principe de base de l'alternateur. Il faut toutefois que le circuit soit fermé, car le courant doit pouvoir circuler dans une boucle. Si le chemin est coupé, les charges ne peuvent pas s'écouler durablement.

Si je fais l'inverse, en envoyant du courant dans une bobine placée près d'un aimant ou d'une pièce magnétique, je peux obtenir un mouvement. Voilà pourquoi je parlais de phénomène réversible. D'un côté, le mouvement peut produire du courant. De l'autre, le courant peut produire du mouvement. Pour une voiture électrique, c'est évidemment la deuxième solution qui est utilisée quand on accélère, avec une batterie qui fournit de l'énergie au moteur. Puis c'est la première qui revient quand on ralentit en régénération, avec les roues qui entraînent le moteur et permettent de récupérer une partie de l'énergie.

Donc pour résumer, j'arrive à faire bouger un rotor grâce au champ magnétique créé par des bobines alimentées électriquement. Ce rotor peut être aimanté, bobiné, induit ou simplement façonné pour suivre la voie magnétique la plus facile. Dans tous les cas, le principe consiste à organiser l'interaction entre une partie fixe et une partie mobile. C'est pour ça que le couple stator / rotor est la meilleure porte d'entrée pour comprendre un moteur électrique. Si on part directement d'un aimant et d'une bobine sans préciser cela, on comprend un exemple, mais pas vraiment la famille entière.

Pas d'usure ?

La fiabilité des moteurs électriques semble presque infaillible quand on la compare à celle d'un moteur thermique. Il n'y a pas de pistons, pas de segments, pas de soupapes, pas de courroie de distribution, pas d'injection haute pression et pas de combustion à maîtriser. Les mécanos peuvent donc trembler si les autos électriques se généralisent vraiment, même si l'automobile trouvera toujours un moyen de créer de nouvelles pannes avec des calculateurs, des capteurs et des modules hors de prix. Il ne faut pas rêver, l'industrie ne va pas abandonner si facilement son amour des pièces coûteuses.

Il y a tout de même de l'usure dans un moteur électrique. Le rotor doit tourner sur des roulements, et ces roulements finissent par vieillir. Les moteurs à balais ou charbons ont aussi des contacts qui s'usent et s'encrassent, avec des dépôts liés aux arcs électriques. Les moteurs modernes sans balais éliminent une bonne partie de ce problème, mais ils conservent des contraintes thermiques, des isolants de bobinage à préserver et parfois un système de refroidissement à surveiller. En gros, un moteur électrique est plus simple et souvent plus robuste, mais il ne vient pas d'un monde parallèle où la matière ne fatigue jamais.

Au final, un moteur électrique est bien plus simple qu'un moteur thermique doté de dizaines d'éléments complexes qui doivent être synchronisés en permanence. Mais la simplicité du nombre de pièces n'empêche pas que l'étude des flux magnétiques, du pilotage électronique et des pertes puisse devenir assez ardue. Pour ma part, je trouve même que c'est une des hypocrisies du discours actuel sur l'électrique. On vend parfois cela comme une technologie enfantine parce qu'il y a moins de pièces, alors que le vrai travail s'est déplacé ailleurs, dans l'électronique, les logiciels, les matériaux et le pilotage des champs. Ce n'est pas moins technique, c'est technique autrement.
