Sondes et capteurs liés à l'échappement

  ECHAPPEMENT

1 commentaire(s)

De plus en plus complexe jusqu'à devenir une véritable usine à gaz, l'échappement regorge désormais de tout un tas de filtres et de capteurs. Voici les principales sondes situées à l'échappement :

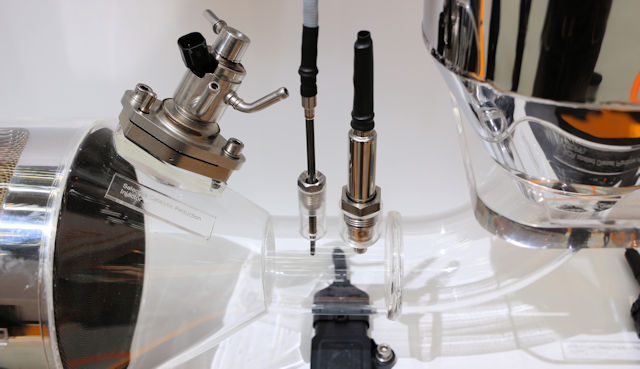

Sonde lambda (sonde à oxygène)

Ce capteur est probablement le plus ancien et répandu de tous, il mesure la quantité d'oxygène présente dans les gaz d'échappement et envoie cette information à l'unité de commande du moteur. Cela permet de réguler le mélange air/carburant (richesse) pour optimiser les émissions et la consommation du moteur.

Capteur de pression différentielle (FAP)

Ce capteur mesure la différence de pression avant et après le filtre à particules pour déterminer si le filtre est colmaté. Dans le cas où il est bouché, le calculateur déclenchera une régénération active qui consiste à brûler les particules piégées.

Capteur de température des gaz d'échappement

Ce capteur mesure, comme vous vous en serez douté, la température des gaz d'échappement pour notamment aider à réguler la régénération du filtre à particules d'échappement mais aussi régler la richesse (un mélange pauvre induit trop de chaleur. Sur certaines supercars cela permet aussi d'alerter qu'il ne faut plus solliciter le moteur sous risque d'abîmer l'échappement et ses composants (catalyseur etc.).

Capteur de débit d'air massique (débitmètre)

Ce capteur mesure la quantité d'air qui entre dans le moteur pour aider à déterminer la quantité de carburant nécessaire et à optimiser les émissions.

Capteur de pression de turbo

Ce capteur mesure la pression de l'air dans le système de suralimentation (turbo ou compresseur) pour aider à réguler la quantité d'air qui entre dans le moteur et ainsi régler la richesse au mieux.

Capteur NOx

Sur les véhicules dotés d'un filtre SCR et d'Adblue, un capteur permet de mesurer les NOx à l'échappement afin de régler le débit d'urée injectée dans l'échappement (ce dispositif fonctionne de paire avec un catalyseur spécifique et un produit [Adblue] qu'on injecte en amont.

Capteur de particules (opacité)

Les capteurs de particules utilisent un faisceau laser. Lorsqu'une particule traverse la chambre de détection, elle est éclairée par une source de lumière laser, qui est obscurcie à mesure que les particules traversent le faisceau. Cette obscurcissement est enregistré sur une photo ou un détecteur de lumière, puis analysé pour fournir la taille et la quantité des particules en temps réel. Ainsi, le capteur de particules fournit des informations précises sur la concentration de particules dans une plage de concentration spécifique.
