Quel est le principe de fonctionnement d'une boîte CVT (Continuously variable transmission) ? Quelle différence y a-t-il avec les boîtes de vitesses traditionnelles ?
L'exemple de la Prius n'est pas si bien choisi car elle utilise l'e-CVT ... Le résultat est le même (variation continue des rapports) mais la technique n'est pas la même (voir ici)
Avant de comprendre la boîte CVT à variation continue, voyons rapidement comment fonctionne une boîte traditionnelle.
Vous le savez bien, une boîte de vitesses a des rapports bien définis et en nombre limité. Le mot rapport lui-même indique le ratio entre deux valeurs : il s'agit donc (pour simplifier) du rapport entre le pignon moteur et le pignon de boîte sélectionné (vitesse 1, vitesse 2 etc.). Voir le détail ici pour une boîte manuelle.
Le principe est exactement le même avec un vélo, la vitesse sur laquelle vous êtes positionné est définie par le rapport entre la couronne de votre pédalier (il y en a trois généralement) et la couronne de la roue arrière (entre 6 et 7 sur un vélo donc). Quand vous avez 3 plateaux au pédalier et 7 plateaux à la roue arrière vous avez 21 vitesses (3 X 7). Pour les autos cela se limite à 6 en boîte mécanique (voire 10 maintenant en automatique).
Les rapports sur un vélo :

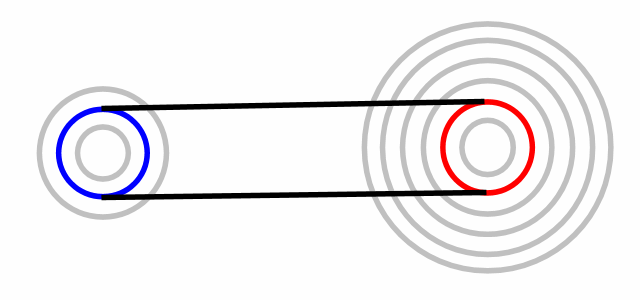

Le système de vitesses sur un vélo est très explicite visuellement, il suffit de changer la combinaison entre le pignon et avant et arrière pour moduler la démultiplication. Une vitesse est donc un rapport mathématique entre deux plateaux (selon le diamètre de chacun). La roue arrière ne fera donc pas le même nombre de tours quand le cycliste donnera un même coup de pédale.

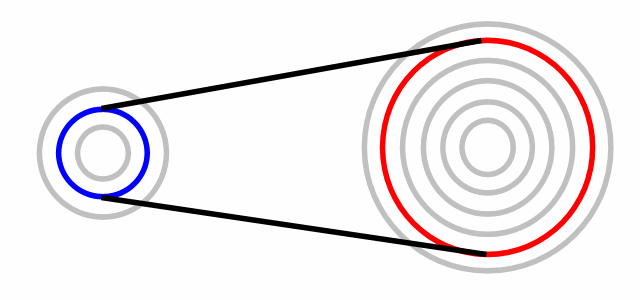

Ici nous avons donc 21 vitesses fixes. Le rapport en cours est donc égal à : Plateau A / Plateau B ou Plateau B / Plateau A (selon le sens cela s'appelle rapport de démultiplication ou rapport de transmission)
Les rapports sur une voiture :

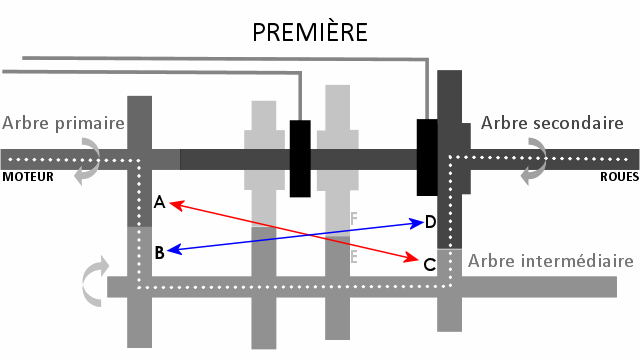

Si cela semble un peu moins clair dans une boîte de vitesses (ici mécanique à trains parallèles), le principe est est exactement le même. Seule la disposition des choses est différente : on a ici 4 pignons qui travaillent ensembles pour chaque rapport (A, B, C et D). Le rapport en cours sera donc : (A X C) / (B X D)
Vous l'aurez donc peut-être deviné, le principe de la boîte à variation continue est justement de ne pas avoir de rapports fixes. Et même si il existe plusieurs manières de faire (avec courroie, toroïdale, magnétique etc.) les choses fonctionnent de la même manière. Au passage, certains vont jusqu'à dire qu'il ne s'agit pas d'une boîte automatique puisqu'il n'y a justement pas de rapport à passer automatiquement ... C'est aussi exactement le principe du scooter ou de la mobylette qui utilisent tout deux un variateur.
Le système le plus utilisé pour ce type de boîte ressemble beaucoup au système d'un vélo, ce qui va largement aider à la compréhension. Voyons donc comment fonctionne une CVT avec courroie, le système le plus simple à comprendre.

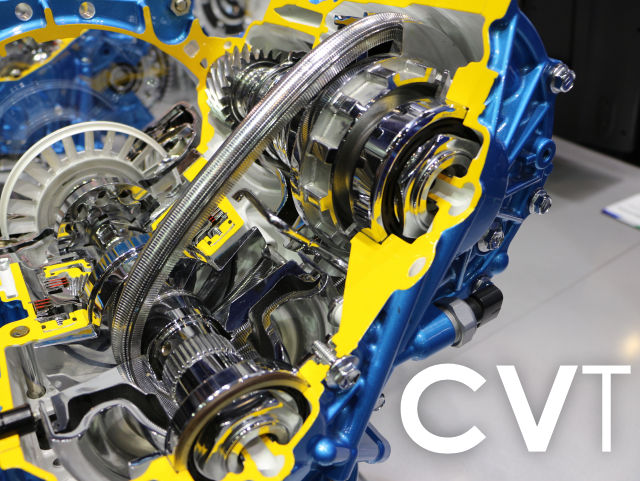

Boîte CVT avec courroie :

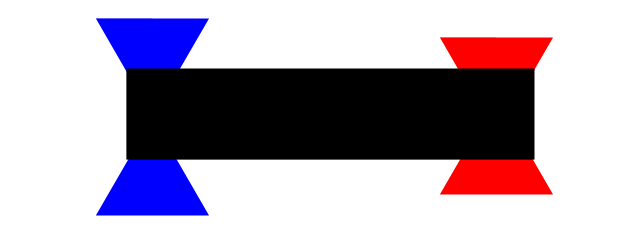

Vue de profil ci-dessus et vue du haut ci-dessous

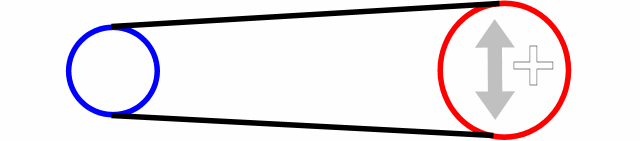

Au lieu d'avoir plusieurs plateaux de part et d'autre, il n'y en a que deux en tout (on parle plutôt de poulie et non de plateau). La différence est que ces dernières sont dynamiques. Elles peuvent en effet moduler leur diamètre ! C'est le cas par exemple de la boîte X-Tronic de Nissan.
Le changement de diamètre se fait de manière progressive, il n'y a donc pas de saut entre les rapports comme on peut le voir sur un vélo ou sur une boîte de vitesses sur une voiture. C'est en cela que la variation est continue.
Plusieurs types existent, avec des fonctionnements plus ou moins faciles à appréhender ...
C'est le type qui a été décrit plus haut, il s'agit donc de faire moduler le diamètre de deux poulies en les reliant avec une courroie. Facile à comprendre et assez proche d'un système de pédalier de vélo (mais avec un modulation progressive et non pas des plateaux fixes).
Notez qu'il existe des systèmes avec courroie en caoutchouc ou en métal (un peu comme avec la distribution qui peut être à courroie ou à chaîne).
Ce type de technologie aura généralement besoin d'un convertisseur de couple (sorte d'embrayage) pour ne pas caler à l'arrêt.

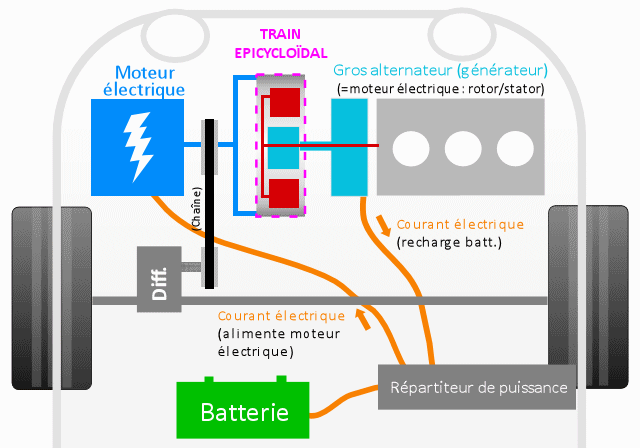

Dans les hybrides Toyota, le moteur/générateur électrique de traction est relié directement aux roues motrices sans embrayage avec un rapport fixe et unique comme dans une voiture électrique. Son rotor tourne avec la couronne dentée extérieure du train épicycloïdal.
Le second moteur/générateur électrique fait l'interface entre le moteur électrique de traction et le moteur thermique via le planétaire du train épicycloïdal. Selon le sens de rotation et le régime de ce second moteur/générateur électrique le moteur thermique entraîne ou n'entraîne pas le rotor du moteur/générateur électrique de traction via couronne dentée extérieure du train épicycloïdal

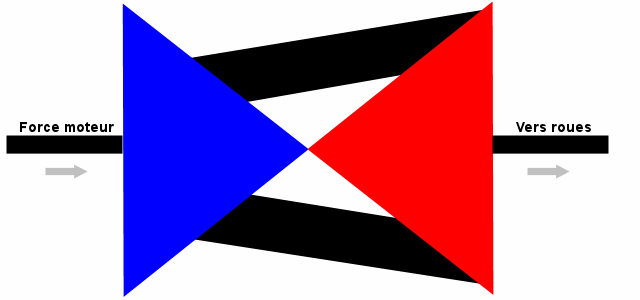

Il s'agit cette fois d'utiliser l'inclinaison de plateaux pour changer la démultiplication et non pas la longueur variable d'une courroie.
Ici 4 poulies mobiles travaillent ensembles. Deux noires, une rouge et une bleue.
Voilà ce que cela donne quand la démultiplication change. Ce système rappelle largement les courroies.
Ce procédé assez compliqué à comprendre associe hydraulique et train épicycloïdal. La démultiplication se situe au niveau des engrenages épicycloïdaux comme sur une Prius. Un système hydraulique alimenté par une pompe (c'est le moteur qui l'entraine) va permettre de moduler la vitesse et le sens de rotation du train planétaire (le contour, a contrario du train solaire qui constitue le centre du train) du train épicycloïdal. En modulant la vitesse et le sens, cela va créer la démultiplication.
En gros, il s'agit de couper en deux la force du moteur pour les réassocier à un autre endroit dans le but de créer une démultiplication différente.
La sensation est particulière car au lieu de sauter d'un rapport à un autre avec le régime moteur qui varie, on a ici affaire à quelque chose de très différent. Le régime moteur reste stable tandis que c'est la boîte qui se module tout au long de l'accélération. Le calculateur privilégie la plage (régime) où le moteur offre le meilleur ratio puissance/consommation (rendement et couple) dans le but d'optimiser la consommation.
Au final, on a la sensation d'un moteur qui mouline un peu dans le vide car on ne sent pas de connexion franche entre le moteur et les roues. Vous avez beau donner un gros coup de gaz vous n'obtiendrez jamais d'à-coup violent comme on peut en avoir sur n'importe quelle boîte mécanique. Seuls les conducteurs très pépères semblent apprécier cette technologie, les autres sont généralement assez rebutées.
