Comment fonctionne une direction assistée et de quoi est-elle composée ? Découvrons ensemble le rôle d'une crémaillère assistée par une pompe hydraulique.

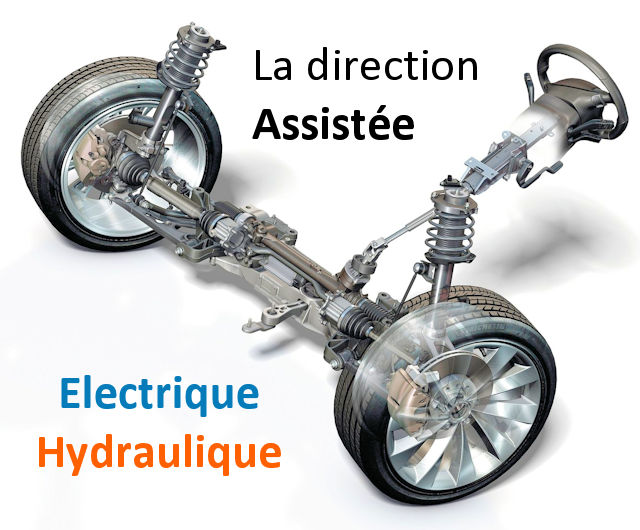

Voici un schéma simplifié au maximum de la direction. Ici il n'apparait pas la direction assistée (circuit hydraulique et pompe hydraulique)

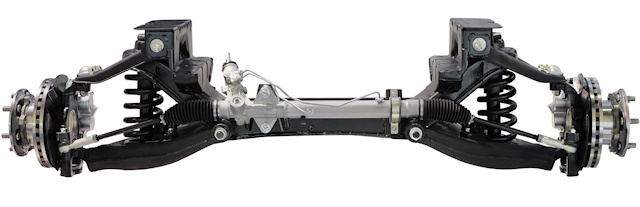

Qu'une direction soit assistée ou pas il y aura toujours une crémaillère de direction. Cette dernière sert à tourner les roues et représente la pièce centrale de la direction. En effet, elle fait le lien (plus ou moins directement) entre votre volant et les roues. Le volant est relié à cette crémaillère par une colonne de direction et des cardans, alors que la crémaillère est reliée aux roues par le biais de biellettes de direction.

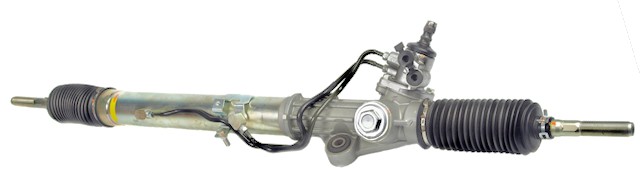

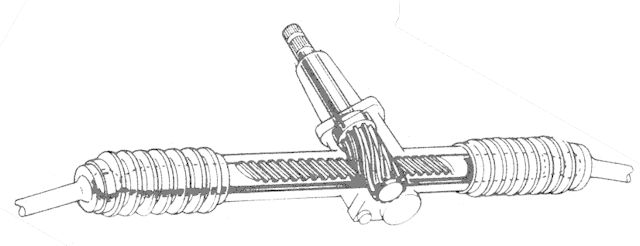

Crémaillère de direction
Les soufflets (caoutchoucs) servent à protéger le système des poussières et autre humidité ambiante. Les formes entre les crémaillères varient d'une marque à l'autre.

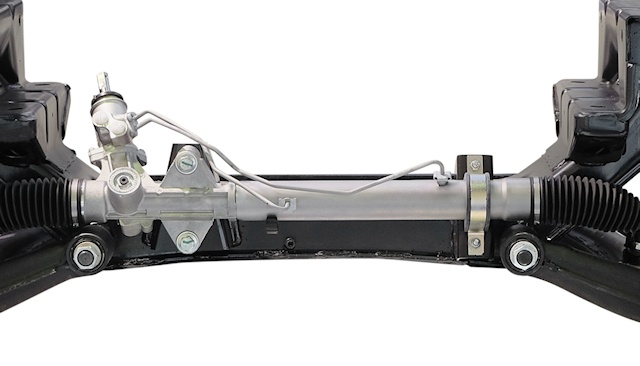

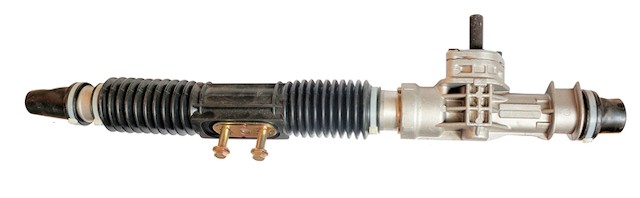

Quand cette crémaillère est assistée (on parle alors de direction assistée), mais il faut savoir qu'il existe plusieurs types de directions assistées.
Notez que l'assistance peut aussi être placée à l'extérieur de la crémaillère. Comme souvent, la disposition des éléments peut varier d'une conception à l'autre. Les petits ronds oranges sont les rotules de direction.
Ce schéma permet de voir de manière simple l'ensemble du circuit. Il mérite cependant quelques explications pour que le novice comprenne comment cela fonctionne.
La pression du circuit hydraulique (qui permettra d'avoir la force supplémentaire pour assister la direction) est obtenu par la pompe hydraulique qui a de l'énergie grâce à la courroie accessoire (entrainée elle-même par le moteur en marche).
Le fluide hydraulique est donc envoyé sous pression dans le boitier de direction puis renvoyé sous basse pression vers le bocal en sortie (il s'agit d'un circuit fermé en toute logique, qui bénéficie d'ailleurs généralement d'un refroidisseur car le liquide devient très chaud avec la pression). Ce boitier de direction est conçu astucieusement car selon que l'on tourne à gauche ou à droite, il va envoyer le liquide sous pression par une sortie ou l'autre. Tout cela est effectué de manière mécanique (dans le boitier) et n'est donc pas contrôlé par un calculateur.
Quasiment identique au système précédent, la différence se situe au niveau de la pompe haute pression (nommée pompe hydraulique électrique sur le schéma). Celle-ci n'est pas directement alimentée par le mouvement d'une courroie mais par l'électricité. Un calculateur vient aussi gérer son fonctionnement. L'avantage est d'économiser de l'énergie car la pompe hydraulique ne fonctionne que quand on en a besoin et pas en continu comme sur le système précédent.
Ce système n'a quasiment que des avantages. Il évite d'avoir un circuit hydraulique limitant le nombre de pannes ainsi que l'entretien. Il permet aussi une économie d'énergie comme sur le système précédent car il ne fonctionne que quand on a besoin d'assistance, ce qui n'est pas le cas en ligne droite par exemple.
Hélas, il semble que les ingénieurs ont encore un peu de pain sur la planche pour améliorer ce système car le ressenti de la route n'est pas toujours génial avec ce dispositif. Mais cela commence à changer avec les dernières moutures dont le toucher de route est meilleur.

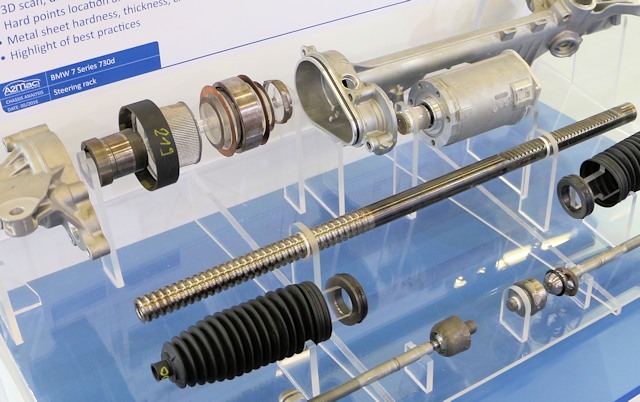

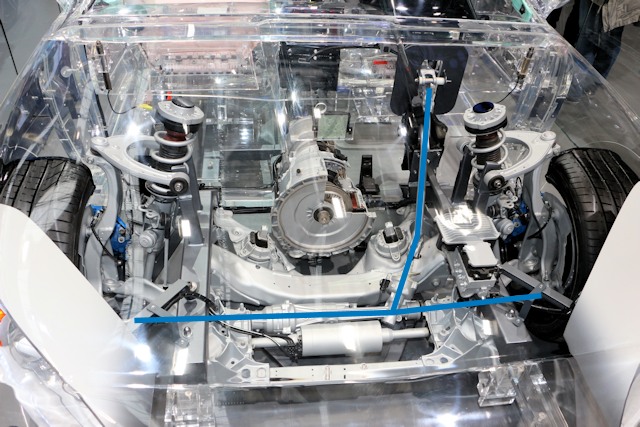

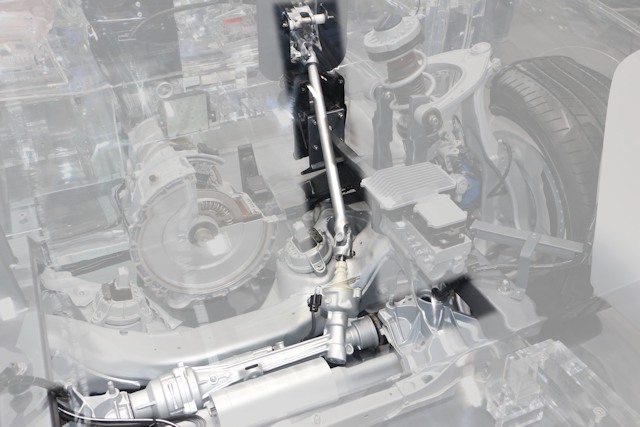

Voici une direction assistée électrique en vrai

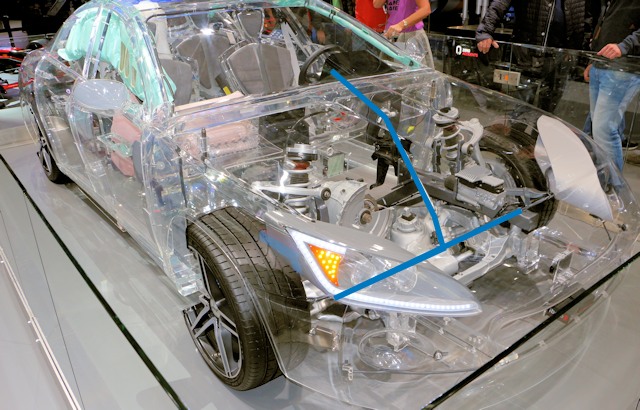

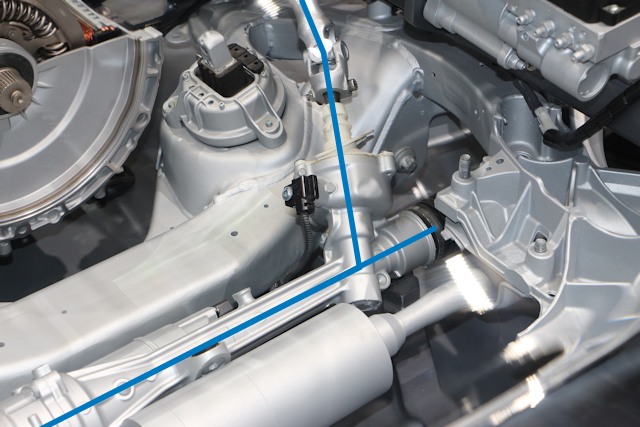

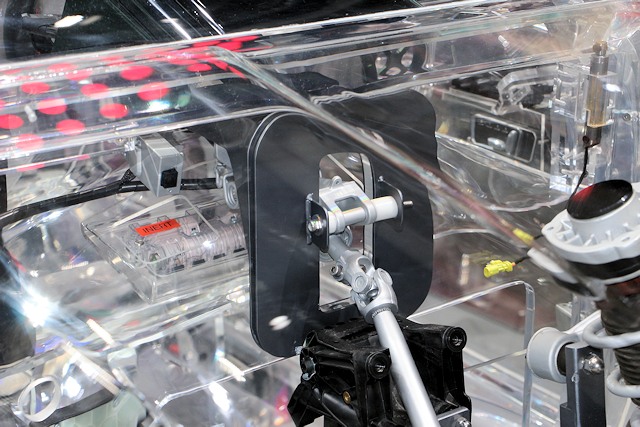

On est ici en haut de la colonne, vers le volant

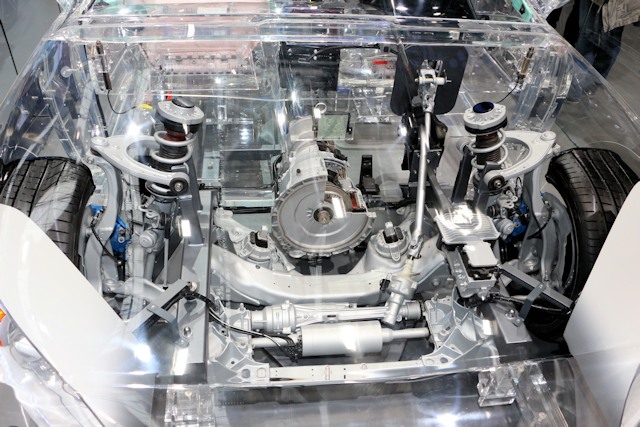

Avec et sans repère bleu
Notez qu'il existe désormais des directions assistées électriques alimentées par des courroies.

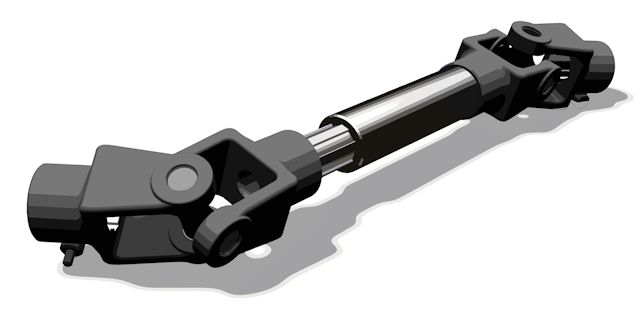

Voici ce à quoi ressemble la colonne de direction qui relie le volant à la crémaillère. Ce système permet de pouvoir placer un volant sans que ce dernier soit forcément "pile poil" dans l'axe de la crémaillère.
Voici à quoi ressemble une pompe hydraulique qui est entrainée par une courroie (qui fait tourner la poulie)
Si la pompe haute pression est en panne (image du haut), il est logique que vous n'ayez plus d'assistance à votre direction, qui devient alors dure (pareil si le moteur électrique d'assistance tombe en panne dans le cas d'une direction à assistance électrique évidemment) Pensez aussi à vérifier le niveau d'huile dans le bocal car tout manque abimera la pompe.

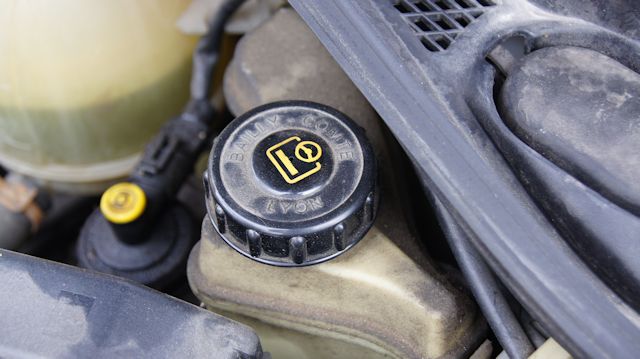

Le bocal est facile à trouver puisqu'il y a généralement un volant apposé dessus.

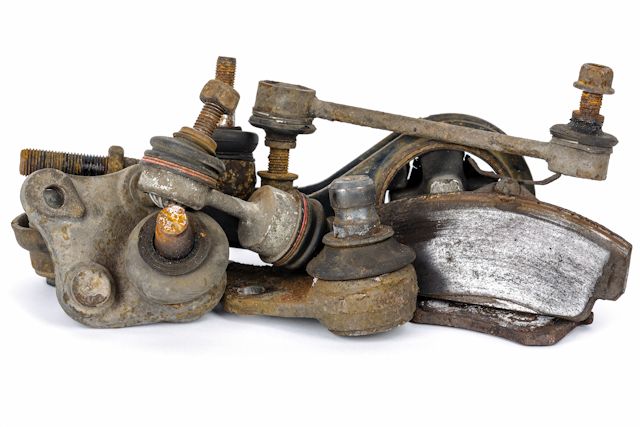

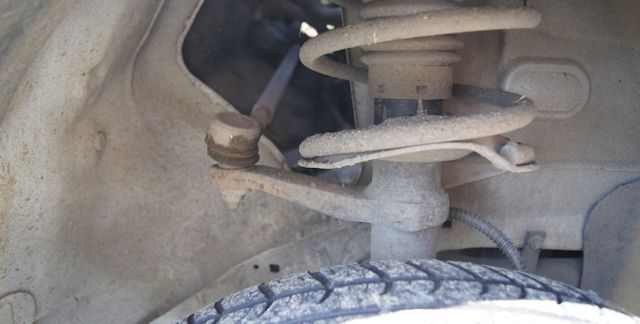

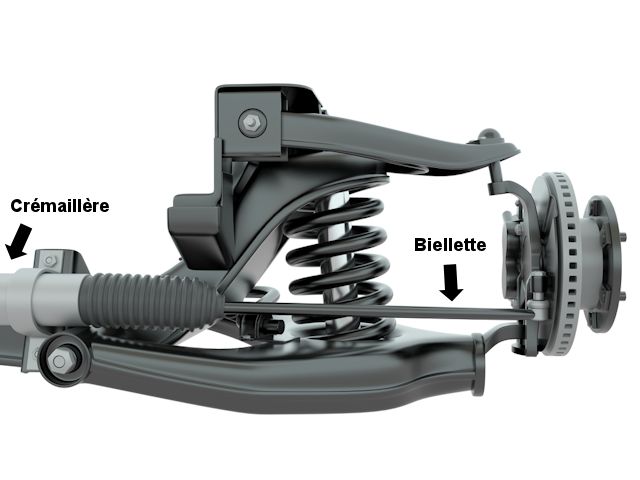

Des rotules fatiguées prendront du jeu, ce qui se ressentira dans le volant.
