Fonctionnement du boitier ABS (hydraulique)


De série depuis belle lurette, le principe du système ABS est plutôt bien compris du grand public : il permet simplement d'éviter le blocage des roues quand le conducteur appuie un peu trop fort sur le frein. En effet, le blocage des roues allonge les distances de freinage et empêche de pouvoir contrôler sa trajectoire (que vous tourniez le volant à gauche ou à droite, la voiture part tout droit).

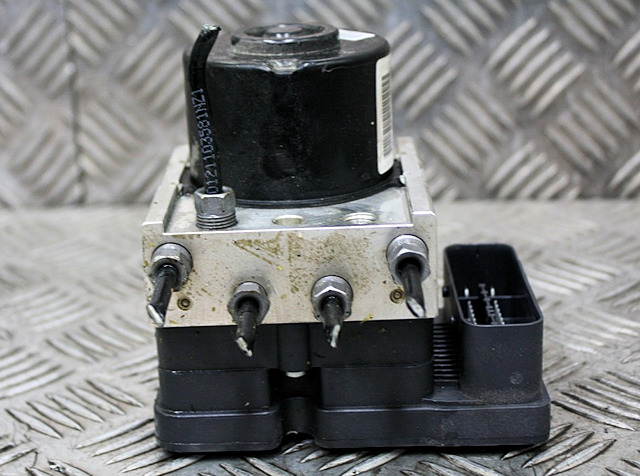

Découvrons donc dans le détail le fonctionnement du boitier ABS, qui est au centre du système. pour ceux qui ne seraient pas familier du système de freinage d'une auto, il est recommandé de consulter cette page.

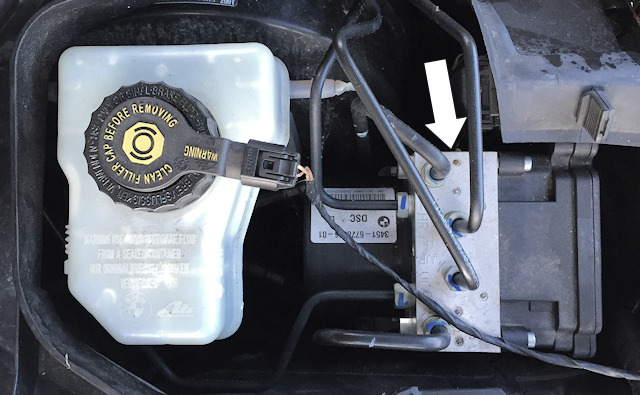

Je n'indique pas ici le vase d'expansion du liquide de frein qui est relié au maitre cylindre
1 : pompe à vide (ou admission)
2 : Maitre cylindre
3 : Mastervac
4 : Etriers et disques

Principe général


Quand on freine fort, la pression dans le circuit hydraulique est importante, ce qui amène les plaquettes à appuyer très fort contre les disques. Et si cette pression est très importante, la roue ne peut plus tourner ...
Pour éviter ce type de blocage, le boitier ABS est placé entre le maitre cylindre et le circuit de freinage. Il permet de réguler la pression du fluide hydraulique envoyé à chacun des étriers de frein.
Si un blocage de roue est détecté, le boitier réduit la pression envoyé à l'étrier concerné. Pour savoir si une roue se bloque, il y a des capteurs situés au niveau des roues. Si par exemple le calculateur voit (lors d'un freinage donc) que trois roues tournent alors que la quatrième est immobile, il considèrera qu'il faut relâcher un peu la pression sur cette dernière afin qu'elle puisse tourner de nouveau. Dès que la roue se remet à tourner, le boitier renvoie immédiatement de la pression. Dès que ça rebloque il relâche de nouveau la pression ... Cela se produit plus de dix fois par seconde, permettant ainsi d'optimiser le plus possible le freinage.
En gros, le dispositif permet de freiner au maximum, juste en dessous de la limite du blocage des roues. Cela permet d'optimiser le freinage comme aucun humain ne saurait le faire.

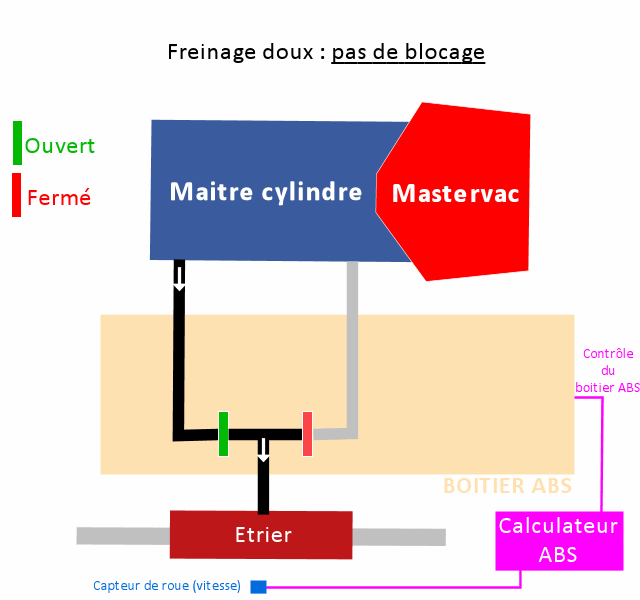

Ici tout est normal, le liquide va du maitre cylindre à l'étrier pour appuyer sur les plaquettes. Notez que pour la simplification, je n'ai indiqué qu'un seul circuit menant à un seul étrier. De plus, il y a normalement une petite pompe (située après la vanne fermée en rouge)  qui renvoie le liquide vers le maitre cylindre (quand l'ABS se déclenche) que je n'ai pas précisée ici.

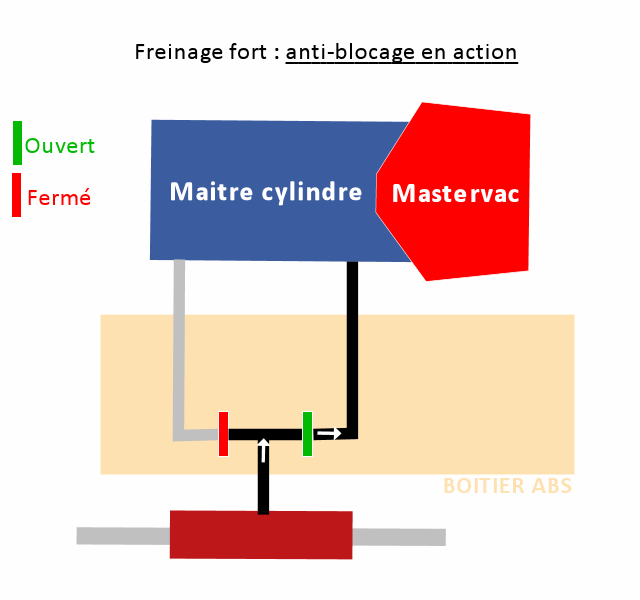

Quand la roue se bloque (freinage trop puissant), le système la débloque en relâchant la pression hydraulique exercée sur les plaquettes. Pour faire cela, on coupe le lien entre le maitre cylindre et l'étrier et on ouvre un conduit qui mène vers le maitre cylindre afin que du liquide puisse revenir vers le départ, dans le maitre cylindre puis le vase d'expansion (ce liquide en moins permet de relâcher la pression et donc de relâcher les plaquettes qui appuyaient trop fort contre l'étrier. Ce ci est effectué plus de 10 fois par seconde

Problèmes sur le boitier ABS ?

Si le boitier dysfonctionne ou si un faisceau est abimé, il se peut que vous n'ayez plus d'anti-blocage actif ... N'hésitez donc pas de temps en temps, si les conditions le permettent (personne derrière vous et en ligne bien droite), à effectuer un freinage d'urgence le pied eu plancher afin de vois si ce dernier fonctionne. Si oui, les roues ne se bloquent pas et vous ressentez des petites vibrations sur la pédale (ce sont les micro-freinages et relâchements effectués plus de 10 fois par seconde).
