Dans cet article nous allons voir à quoi ressemble (dans les grandes lignes) le circuit de carburant d'une voiture moderne, avec notamment quelques détails sur la disposition des éléments destinés à injecter le carburant dans le moteur. Nous n'allons cependant pas voir ici les différences qui peuvent exister en injection directe et indirecte, différence qui se situe au niveau des cylindres, donc sur une vue plus détaillée (rendez-vous ici).

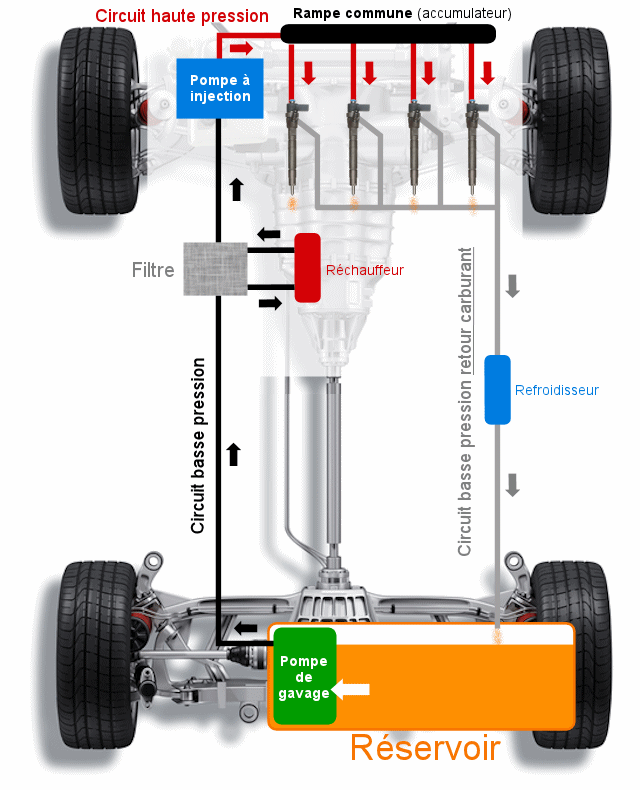

Schéma du circuit

Le schéma a été simplifié pour mettre en évidence les canaux principaux. Je n'ai par exemple pas indiqué un éventuel retour de carburant depuis la pompe à injection vers le réservoir qui permet de renvoyer le surplus reçu. Sans compter le canister qui récupère les vapeur de carburant pour les filtrer et éventuellement les renvoyer vers l'admission (pour aider lors des démarrages)

Si nous partons du point de départ, le réservoir, on remarque que le carburant est aspiré par la pompe de gavage pour être envoyé dans le circuit sous une pression qui reste assez basse.
Le carburant passe ensuite par un filtre qui permet de mettre de côté les particules présentes dans le réservoir et tente aussi de décanter l'eau (sur les diesels uniquement). Il y a ensuite un réchauffeur qui n'est pas présent sur toutes les voitures (dépend aussi des pays). Il permet de chauffer un peu le carburant pour aider à sa combustion quand il fait très froid. A chaud, le carburant ne sera pas réchauffé.
On arrive ensuite aux portes du système d'injection haute pression puisque nous atteignons la pompe (en bleu sur le schéma). Cette dernière va envoyer sous haute pression le carburant à la rampe commune si il y en a une (voir les autres topologies ici), dans le cas contraire les injecteurs sont directement alimentés par la pompe de gavage. La rampe commune permet d'accroitre la pression (important pour l'injection directe qui nécessite de grandes valeurs) et d'éviter un déficit de pression dans les hauts régimes, ce qui arrive avec une simple pompe.
Un capteur sur la rampe permet de connaitre la pression dans cette dernière afin de piloter la pompe principale (et donc gérer le niveau de pression dans la rampe). C'est d'ailleurs ici que l'on place les puces de puissance qui va alors simuler une pression plus basse qu'en réalité. Résultat, la pompe va accroitre la pression, ce qui permet de gagner en puissance et en sobriété (une plus forte pression permet de vaporiser le carburant plus finement et donc de mieux mélanger les comburants et carburant).

Le carburant qui n'est pas utilisé par les injecteurs (on envoie plus de carburant que nécessaire car un déficit serait malvenu pour la bonne marche du moteur ! Et puis la demande en carburant change continuellement selon la pression sur l'accélérateur) est renvoyé sous basse pression par un circuit qui mène au réservoir. Le carburant chaud (il vient de passer dans le moteur ...) est parfois refroidi avant d'être remis dans le réservoir.
Et c'est donc à cause de ce retour que la limaille se répand dans tout le circuit quand votre pompe à injection produit de la limaille (particules de fer) ....

Illustration de quelques éléments

Voici ce à quoi ressemblent certains des organes indiqués sur le schéma.

Pompe immergée / de gavage

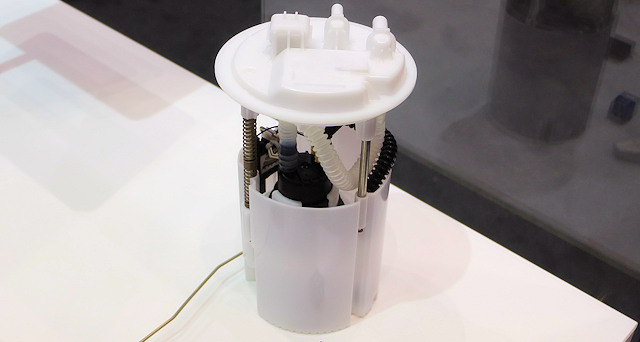

Voici la pompe isolée

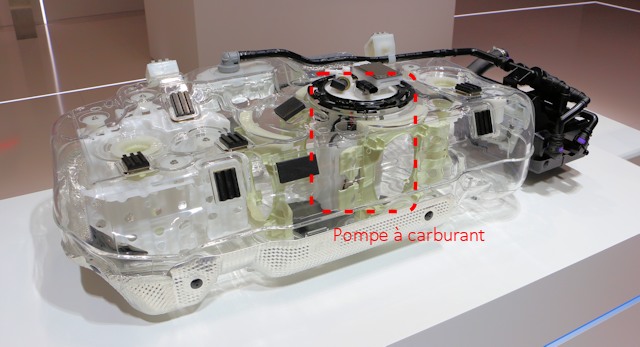

La voici placée dans le réservoir

Pompe à injection

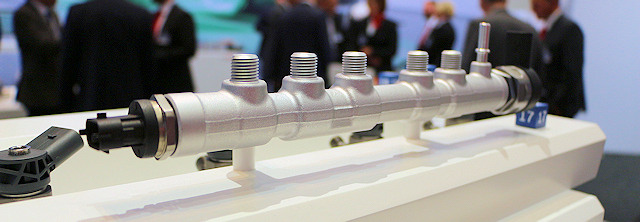

Rampe commune d'injection / common rail

Injecteurs

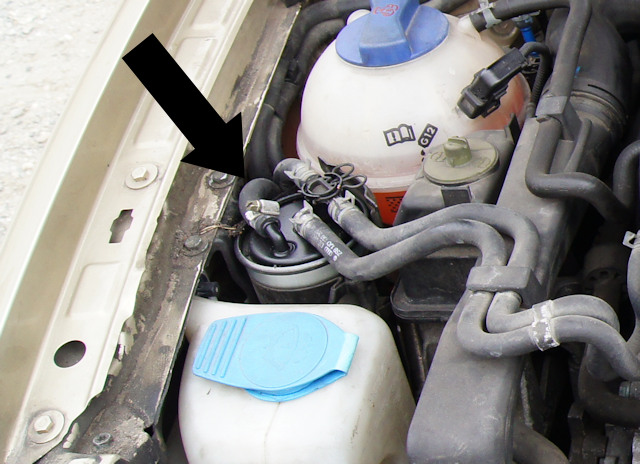

Filtre à carburant

Tester ses injecteurs ?

Si vous avez une injection directe avec injecteurs à électroaimants il est facile de tester les injecteurs. En effet, il suffit de débrancher le tuyau de retour de chacun d'entre eux et de voir la quantité de retour de chacun d'entre eux. Bien évidemment, il faut faire en sorte que les tuyaux débranchés débouchent à un réservoir pour ne pas faire couler le carburant dans le bloc moteur ...
Pour savoir comment faire cliquez-ici.
