Différence entre rampe commune et injection classique

Injection classique, à rampe commune ou injecteur pompe ? Quelle est la différence ainsi que les avantages et inconvénients de chacun des systèmes. Pour connaître l'architecture complète d'un circuit d'injection, voir ici.

Injection classique

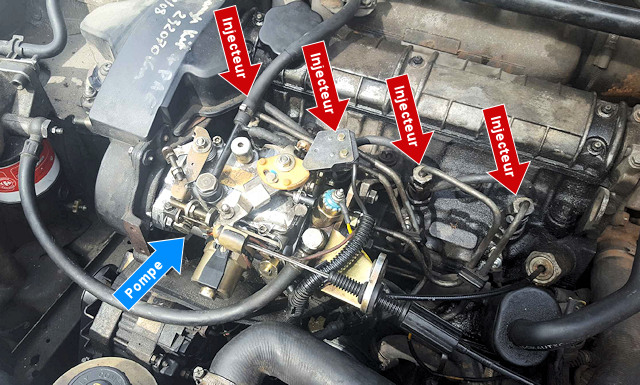

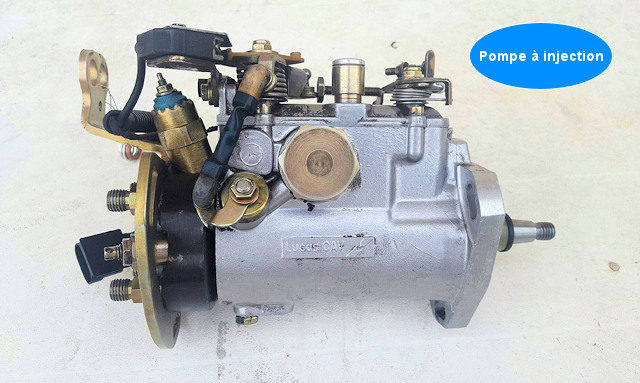

Dans le cas d'une injection standard, une pompe à injection est directement reliée à chacun des injecteurs. Cette pompe va alors envoyer sous pression du carburant à chacun d'entre eux. Un calculateur s'occupe ensuite de contrôler les injecteurs pour les ouvrir au bon moment. L'avantage est d'être assez fiable du fait de sa relative simplicité. Hélas, il rend le diesel un peu plus vibrant et bruyant en raison d'une combustion assez simpliste (on envoie du carburant au 3ème temps du moteur et puis c'est tout).








Images Wanu1966

Injection à rampe commune

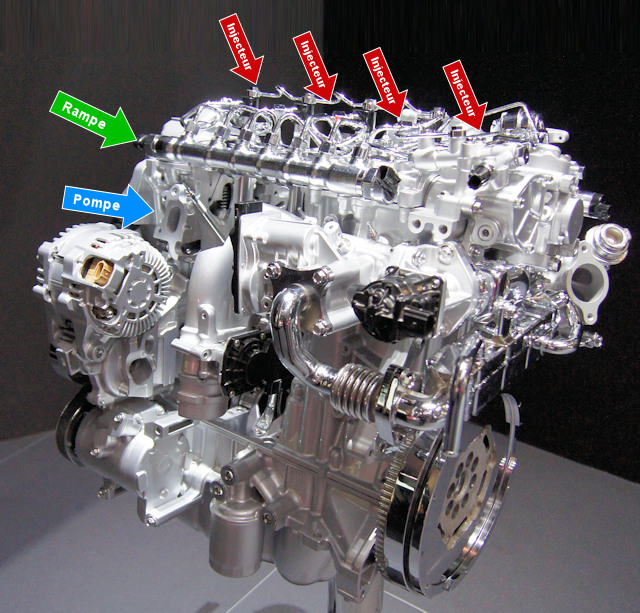

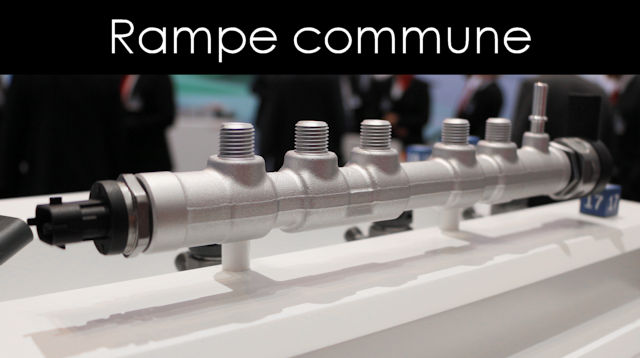

Cette fois-ci, il y a une rampe commune (en forme de sphère dans certains cas) entre le pompe à injection et les injecteurs. Cet accumulateur de carburant sous pression permet d'obtenir une pression d'injection plus élevée et uniforme sur tous les injecteurs. Ce surplus de pression permet alors une meilleure répartition du carburant dans les cylindres, c'est à dire un meilleur mélange air/carburant.
De plus, les moteurs sont un peu moins bruyants car il permet d'effectuer des pré-injections de carburant. En effet, les ingénieurs ont remarqué que le moteur claquait moins si on effectuait une infime injection de carburant avant le 3ème temps du moteur à 4 temps (certains font même jusqu'à 8 injections par cycle !), celui où l'on injecte le carburant pour l'explosion (ou plutôt la combustion ... Les "geeks" de la mécanique font très attention aux termes exacts employés !).
De plus, avec ce système, les ingénieurs arrivent beaucoup plus facilement à proposer des moteurs moins énergivores et plus performants pour une même cylindrée.


Sur les autos plus anciennes il n'y avait pas de haute pression. Il y avait donc une pompe à carburant / de gavage basse pression qui envoyait directement le carburant vers une rampe d'injection


Les voitures modernes ont besoin de plus de pression pour l'injection directe, il y a alors une pompe haute pression et la rampe peut accumuler bien plus de pression.


Injecteur pompe ?

Il existe une troisième méthode, beaucoup moins utilisée et disparue depuis ... Inventé et utilisé par le groupe Volkswagen pendant des années, ce système d'injecteur pompe consiste à installer une petite pompe autonome sur chaque injecteur. Cela en lieu et place d'une pompe centrale. L'un des avantages fut de pouvoir avoir une injection à haute pression, plus importante qu'une injection classique. Hélas, la puissance arrivant trop rapidement, cela a quelque peu pénalisé l'aspect de l'agrément moteur.
