Parallélisme : Pincement et ouverture


Le parallélisme, tout le monde connaît de près ou de loin. Voyons donc ici ce paramètre de manière un peu plus approfondie, ainsi que les conséquences d'un angle (pincement ou ouverture) neutre, positif ou négatif.


Voici un parallélisme au poil ! Les roues sont presque* parfaitement parallèles entre elles. C'est l'objectif recherché quand vous allez faire le parallélisme chez votre mécanicien ou votre équipementier de pneus.

* : car il faut un angle légèrement plus ouvert (ouverture) pour une traction (la majorité des autos) et un angle plus fermé (pincement) pour une propulsion (généralement les sportives et belles Allemandes).

Angle ouvert (OUVERTURE)

Lorsque l'angle est négatif, on appelle cela une "ouverture". Un mot logique puisque vu de l'avant on a l'impression que les roues s'ouvrent à nous. Le schéma vous permettra de mieux saisir cette notion. En toute logique, le fait que les roues ne soient plus alignées va provoquer des conséquences sur le comportement de l'auto mais aussi sur l'usure des pneus. Usure qui sera à la fois plus rapide mais aussi irrégulière (usure vers l'intérieur des pneus, cela se devine en observant l'illustration).
Au niveau des conséquences sur le comportement, on aura affaire à un sur-virage : voiture qui  qui a tendance à partir en tête à queue (l'arrière veut passer devant par une sorte d'effet de bascule) en tournant dans un virage (l'inverse d'un sous-virage qui vous aurait envoyé tout droit, à l'extérieur du virage).

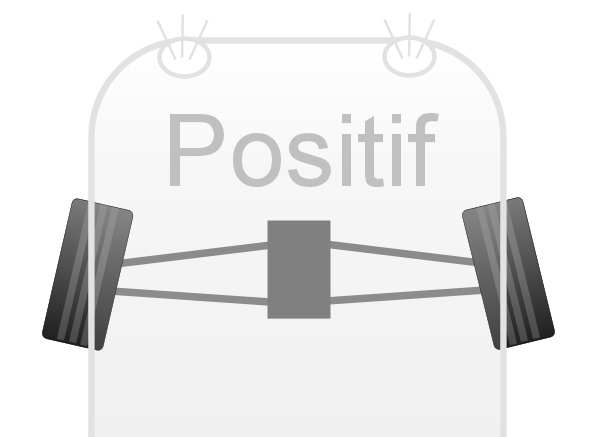

Angle fermé (PINCEMENT)

Lorsque l'angle est positif, on appelle cela "pincement". Comme avec un angle ouvert, l'usure sera à la fois plus rapide et irrégulière, mais cette fois l'usure sera visible sur les flancs externes du pneu.
Au niveau de la voiture, cela provoque un sous-virage : voiture qui tire tout droit si vous prenez un virage trop vite, inverse de sur-virage (faites une recherche sur le site, une définition plus longue est donnée si vous ne saisissez pas cette notion).


Comment se dérègle-t-il ?

Vous êtes bien au courant, il faut vérifier régulièrement son parallélisme afin de préserver vos pneus mais aussi certaines parties de vos trains roulant. Mais comment se fait-il que l'angle puisse bouger avec le temps ? C'est simple, à chaque escapade sur un trottoir, le choc dérègle de manière anecdotique l'angle. Le problème est qu'au bout de 300 trottoirs montés, l'angle a sérieusement bougé ... Bien sûr, le trottoir n'est qu'un exemple, tout autre choc est à prendre avec considération.
De plus, des rotules usées provoquent du jeu : l'angle n'est alors plus vraiment fixe ...

Prix d'un parallélisme

Si de loin ça n'a l'air pas très cher, puisqu'il s'agit d'un réglage, et bien sachez qu'il faut tout de même débourser entre 60 et 100 euros chez un garagiste. Evitez donc les trottoirs !

Tous les commentaires et réactions



Dernier commentaire posté


Par Superdezingueur (Date : 2018-04-09 18:29:15)

Bonjour,
Il me semble que les images illustrant cette article soient des angles de carrossage et non de pincement

Il y a 4 réaction(s) sur ce commentaire :

  • Par Admin ADMINISTRATEUR DU SITE (2018-04-10 10:52:23) : Quand même ...
  • Par taurus TOP CONTRIBUTEUR (2018-05-25 09:07:55) : erreur d'appréciation des vues, elle son part dessus, donc bien pincement et pas carrossage.
  • Par didou5 (2018-06-24 18:35:03) : Depuis quand le Superdezinguer a déjà vu une voiture avec des phares sur le toit???
    La Police et les pompiers!!!!
  • Par taurus TOP CONTRIBUTEUR (2018-06-24 18:52:40) : les phare d'une voiture ce trouve bien devant vu par dessus.

(Votre post sera visible sous le commentaire après validation)

Suite des 13 commentaires :


Par badoua (Date : 2017-12-24 14:39:21)


Bonjour,

Je viens de régler l'ouverture des roues après avoir changé les rotules de direction(extérieur et intérieur) des deux coté de l'essieux avant. J'ai donc testé le parallélisme à la ficelle. J'ai laissé 1mm d'ouverture de chaque coté soit un total de 2mm d'ouverture. Pensez vous que ce n'est pas trop? Je possède une clio 1 de 1992 1.1 49ch.
Merci à vous et passez de bonne fête de fin d'année


Il y a 2 réaction(s) sur ce commentaire :

  • Par taurus TOP CONTRIBUTEUR (2018-01-01 15:05:35) : pour les degrés d'ouverture puisque la Clio et une traction voir avec la revu technique, mais 2 mm et beaucoup trop
  • Par taurus TOP CONTRIBUTEUR (2018-01-07 09:05:37) : 2 mm d'ouverture et vraiment trop, de plus attention au parallélisme fait a la ficelle, les ficelles ne doive pas toucher les roues mais être aligné bien parallèles le long de la voiture a la hauteur des moyeux,puis faire le parallélisme.

(Votre post sera visible sous le commentaire)

Par youyou (Date : 2017-08-01 21:16:58)


Bonjour en démontant ma roue crevée je me suis apercue qu'elle était plus usée d'un coté que de l'autre
apres verification chez euromaster il s'avère qu'il y aurait un leger pincement sur l'essieu arrière
Ma voiture étant une toyota aygo le parallelisme ne se fait pas, on m'a parlé de réglage train arrière mais pas faisable dans mon cas.
Serez vous capable de m'affirmer cela ?
Voici les 3 points qui coincent dans le compte rendu euromaster :
arriere PARA 0.23 (specification mini 0.05 maxi 0.20)
angles secondaires pivot gauche 9.49 et arriere 9,45 (specification mini 9.33 maxi 9.33)
Pouvez vous me dire aussi si malgré ça elle passerait au controle technique sans contrevisite ? merci


Il y a 2 réaction(s) sur ce commentaire :

  • Par Admin ADMINISTRATEUR DU SITE (2017-08-02 08:34:31) : Les trains arrière à barre de torsion ne se règlent pas contrairement aux autos plus évoluées avec du multibras.
    Je pense qu'il n'y aura pas de soucis au CT même si je ne peux totalement l'affirmer.
    En cas de problème il faudra alors penser à changer tout le train ...
  • Par youyou (2017-08-02 11:54:55) : D'accord donc on ne me ment pas en garage, merci pour cette confirmation ;) merci pour la réponse rapide! je découvre le site depuis hier et il est top.

(Votre post sera visible sous le commentaire)

Par janot07 (Date : 2017-07-17 15:57:30)


Quelle sont les cote du parallélisme pour modus rallongé 2010 1,5 diesel merci ouverture ou pincement et combien


Il y a 1 réaction(s) sur ce commentaire :

  • Par Wanu1966(2017-07-17 20:31:02) : Un parallélisme vaut une cinquantaine d'euros, pour les Côtes, il faut être entre 0° et 1.2°, c'est la marge de tolérance, cdt.

(Votre post sera visible sous le commentaire)

Par joebar (Date : 2017-05-07 09:04:37)


Bonjour,

Je pense que tu as fait une erreur, plus l'ouverture est grande plus le véhicule sur vire ( tourne trop), plus le pincement est grand plus le véhicule sous vire ( tourne pas assez) .
A vérifier.
Salutations

Rémi


Il y a 1 réaction(s) sur ce commentaire :

  • Par Admin ADMINISTRATEUR DU SITE (2017-05-07 09:23:01) : En effet, heureusement que vous avez eu l'oeil ! J'ai corrigé la chose.

(Votre post sera visible sous le commentaire)

Par tito (Date : 2017-04-29 17:56:15)


Bonjour,
Suite à un (violent) choc contre le trottoir (situé à droite) le parallélisme de la voiture est déréglé et elle tire désormais à gauche (volant tourné vers la gauche quand les roues sont droites).
Quand je tourne le volant à fond vers la droite (pour tourner à droite), j’entends comme un bruit de frottement (plastique) de quoi pourrait-il s'agir ? Quelles sont les risques (pour la voiture) si je ne règle pas ce problème rapidement.
merci!


Il y a 7 réaction(s) sur ce commentaire :

  • Par Wanu1966(2017-04-29 21:11:33) : En premier lieu, ce sont les pneumatiques qui vont s'user prématurément ! Cdt.
  • Par tito (2017-04-29 22:03:36) : Si c'est juste les pneumatiques, ça va encore, j'espère que le reste du train roulant ne sera pas impacté
  • Par Wanu1966(2017-04-29 23:16:20) : Il faut commencer par là avant d'aller plus loin !
  • Par taurus TOP CONTRIBUTEUR (2017-05-31 18:49:09) : le fait d'avoir taper un trottoir une biellette a du se tordre d'où le volant tourné vers la gauche, certainement que le parallélisme et dérèglé mais ne fait pas tire a droite ou a gauche, le volant et tourné par le parallélisme qui et dérèglé,
  • Par Tito (2017-05-31 19:50:52) : Merci pour votre réaction. Est-ce un tel souci (biellette déformée) est recalé au CT ?
  • Par taurus TOP CONTRIBUTEUR (2017-09-24 10:01:07) : pas de recalage au ct puisque pas de contrôle de train av, mais attention que les pneus soi en bon état, la vérification du train au contrôle porte uniquement sur les jeux au rotules
  • Par cémoi (2018-07-25 17:02:23) : La langue française est massacrée sur ce site...

(Votre post sera visible sous le commentaire)

Par patrick (Date : 2017-04-19 17:26:18)


Bonjour, j'ai une golf 6 gtd de 120000 km et mes pneus s'uses sur les cotés a l'intérieur et a l'exterieur,et depuis peut mon pneus situer coter conducteur s'use plus vite que l'autre coté éxeterieur ... es ce que ça peut etre a cause du parallélisme ?


Il y a 3 réaction(s) sur ce commentaire :

  • Par Wanu1966(2017-04-19 19:56:20) : Avez vous contrôlé leur pression ?
  • Par patrick (2017-04-20 04:59:15) : Oui, 2,6 comme indiqué par le constructeur, la je viens de monter à 3
  • Par Chrisdu67 (2018-03-07 13:05:25) : Salut, attention un surgonflage peut déformer les pneu, ça se remarque par des vibrations dans le volant...

(Votre post sera visible sous le commentaire)

Par Jeff34 (Date : 2017-03-15 17:45:59)


Bonjour,
J'espère que quelqu'un sera en mesure de m'aider.
Je possède une polo année 2008.
Depuis quelques semaines ma voiture se deporte sur la droite, plus ou moins fortement en fonction de ma vitesse.
J'ai changé plaquette, étrier et maître cylindre, et une purge également mais rien y fait. Le garagiste ne sait plus quoi me conseiller si ce n'est d'aller chez Volkswagen.
Le problème concrètement c'est que lors de mon freinage, la roue gauche continue à tourner
Merci d'avance pour d'éventuelles idées.


Il y a 12 réaction(s) sur ce commentaire :

  • Par Wanu1966(2017-03-15 22:35:23) : Effectivement, la voiture vire à gauche en roulant ou en freinant ?
  • Par Jeff34 (2017-03-16 00:20:00) : Lors du freinage, la voiture part à droite et mon volant tourne sur la gauche
  • Par Wanu1966(2017-03-16 08:50:43) : Ce qui veut dire que vous avez votre roue avant droite qui freine moins bien que la gauche d'où ce déportement, si vous avez changé le maître cylindre et l'étrier, il vous reste à changer le répartiteur de freinage qui se trouve normalement sous la voiture, les deux étriers ont été changés ou un seul ?
  • Par Jeff34 (2017-03-16 10:03:54) : Non c'est le gauche qui freine moins bien. Au garage ils ont monté la voiture avec un mécano dedans. Lorsqu'il appuyait sur le frein la roue droite était bloquée alors que la gauche on pouvait la faire tourner à la main. J'ai donc changé étrier et maître cylindre uniquement à gauche. La voiture part donc à droite vu que ca freine plus de ce côté...
  • Par Hondiste convaincu TOP CONTRIBUTEUR (2017-03-16 11:41:20) : Vous parlez d'un maitre cylindre à gauche je pense que vous voulez dire le piston de l'étrier gauche, avez vous changé cet étrier gauche complet?, avez-vous changé le VRAI maitre cylindre (celui sui est actionné directement par la pédale)? Je pense que c'est ce dernier qui peut être en cause (problème de coupelles) ou conduite bouchée (mais c'est rare) ou effectivement répartiteur (comme le pense Wanu), au fait le niveau d'huile dans le bocal baisse-t-il à mi hauteur par ex indiquant une fuite sur le circuit gauche, l'arrière droit freine-t-il (car les circuits sont croisés)?, le mécano a-t-il pris le temps de vérifier tout ça?
  • Par Jeff34 (2017-03-16 11:58:25) : Ils ont changé l'étrier gauche, c'était une seule "piece" donc complet ? Je ne sais pas jy connaît rien 😬, ils ont changé le maître cylindre, je vois la pièce en ouvrant le capot et c'était marqué sur la facture.
    Niveau je ne sais pas je vais regarder.
    Le mecano a regardé l'avant gauche mais je ne l'ai pas vu regarder l'arrière droit..
    je vais y retourner en l'heure montrant vos idées voir ce qu'ils en pensent
    Merci en tout cas
  • Par Hondiste convaincu TOP CONTRIBUTEUR (2017-03-16 12:05:59) : Comme le maitre cylindre a été remplacé par un neuf il est donc hors de cause, oui Jeff parlez au mécano de fuite sur le circuit gauche (avant gauche - arrière droit), niveau à vérifier (peut-être qu'ils n'ont pas bien purgé ou bien serré les conduites lors du changement de l'étrier et du maitre cylindre d'où fuite? (vous n'imaginez pas tout ce qui peut arriver, ils sont sous pression, comme tout métier actuel). Si tout ça est en ordre il ne reste plus que le répartiteur de freinage.
  • Par Jeff34 (2017-03-16 13:06:07) : Ok je vais aller voir tout. Merci bcp pour les conseils ! 👍
    Je vous dirais ce que ça donne
  • Par Wanu1966(2017-03-16 18:19:06) : Et le répartiteur ?
  • Par Jeff34 (2017-03-24 22:51:36) : Bonsoir , j'ai un nouveau problème et pas des moindres. Le lendemain de mon dernier post, j'ai constaté que ma voiture ne se déportait plus. Du coup je ne suis pas allé au garage. Mais le problème maintenant c'est qu'elle freine seule. En effet je sentais une odeur de brûlait (au niveau de mes roues avant)a certain moment jusqu'à ce que je comprenne que les freins s'enclenchent (pas au point de bloquer les roues entièrement) sans que je touche la pedale. Il me faut appuyer plusieurs fois sur cette dernière pour que "tout redevienne normal". Roady m'ont dit que c'était le bloc abs mais qu'ils n'étaient pas aptes à faire quoi que ce soit. Je suis donc allé chez Peugeot (c'est un ami) son mécano m'a changé les flexibles (durites apparement) et refait une bonne purge. D'après lui le bloc abs ne serait pas en cause car sinon 2/3 coup de pedale ne débloquerai pas les freins. Je ne sais plus quoi faire !!
  • Par Jeff34 (2017-03-24 22:53:50) : Et il me dit qu'il n'y a pas de répartiteur sur ma voiture que c'est un bloc abs...
  • Par taurus TOP CONTRIBUTEUR (2017-04-01 09:08:05) : tout véhicule a un répartiteur, de plus il na aucune action sur les roues droites ou gauches mais entre le trains avant et l'arrière, il limite la pression de freinage sur l'essieu AR par rapport a la charge pour empêché le blocage des roue AR, les freins avant on toute la pression du maitre cylindre sans restriction sauf avec un abs juste pour empêché le blocage des roues car a ce moment les roue glisse sur la route, le maitre cylindre a t il était vraiment changer car dedans il y a deux pistons chacun freinant deux roues en diagonale, ci la roue droite freine mal le véhicule se déporte sur la gauche et non pas sur la droite comme vous dite, pour les freins avant qui ont tendance a freiner seul y a t il de la garde a la pédale de freins sinon le liquide de freins peu avoir du mal a revenir d ou un maintien des freins serré,

(Votre post sera visible sous le commentaire)

Par dail (Date : 2016-06-30 19:46:39)


Une toyota 4x4 tire vers la droite merci?


Il y a 2 réaction(s) sur ce commentaire :

  • Par Admin ADMINISTRATEUR DU SITE (2016-07-01 08:14:11) : Beaucoup de voitures tirent sur la droite ... Même quand tout paraît parfait (géométrie etc.).
  • Par toto (2017-02-18 13:31:31) : une voiture ne doit pas tirer a droite ou gauche revoir la géométrie, pas le parallélisme.

(Votre post sera visible sous le commentaire)

Par mias (Date : 2016-05-03 16:15:43)


Il est certain que le pincement use le pneu a l'interieur et l'ouverture a l'exterieur


Il y a 3 réaction(s) sur ce commentaire :

  • Par Wanu1966(2016-05-03 17:14:37) : Si les pneus sont trop pincés, vous userez à l'extérieur !
  • Par papylabbricole (2016-05-21 11:24:26) : oui pour une traction avant et pour le train avant et plus il y a de jeux dans les rotules et plus il y a de pincement en traction les roues se ferment au freinage elle s'ouvrent.il est certain que le pincement use le pneu a l'interieur et l'ouverture a l'exterieur
  • Par toto (2017-02-18 13:36:03) : exacte, un pincement use a l extérieur (traction/ou propulsion)par contre les roues s ouvres au freinage et se ferme a la traction

(Votre post sera visible sous le commentaire)

Par (Date : 2014-10-10 20:24:58)


Bonjour, les vue sur le parallélisme son fosse entre le positif et le négatif, il son inversé

Admin : merci à tous pour les signalements. L'article a donc été corrigé en bonne et due forme !


Il y a 1 réaction(s) sur ce commentaire :

  • Par Wanu1966(2014-10-10 21:00:06) : Pour le parallélisme, une petite précision, la plupart des véhicules ont des tolérances, le mieux étant de ce positionner sur le 0, en étant dans la tolérance, vous aurez à la longue une usure des pneumatiques anormales malgré votre géométrie, cdt.

(Votre post sera visible sous le commentaire)

Par Kléber (Date : 2014-01-31 11:38:49)


Ah m... désolé !
Ton illustration correspond a tes dires!
Qui a raison ?
Sur d'autres forums les mecs disent le contraire!!!!



(Votre post sera visible sous le commentaire)

Par KLEBER (Date : 2014-01-31 11:35:06)


Bonjour!
désolé mais ton article est contradictoire,tu racontes que quand tu mets de l'ouverture les pneus s'usent à l'intérieur et quand tu mets du pincement les pneus s'usent à l'extérieur!!!!
Ouais mais quand tu vois ton shéma c'est l'inverse!


Il y a 3 réaction(s) sur ce commentaire :

  • Par Wanu1966(2014-01-31 11:56:56) : Affirmatif dans votre explication, pour certains véhicules, une tolérance 0 (pas de marge donc se positionné sur 0 lors du contrôle géométrie)est obligatoire pour ne pas à avoir d'usure de pneus prématurée.
  • Par Recam 1er prix (2015-01-13 22:56:10) : Et le pincement, on le fait de combien de degré? au choix?
  • Par toto (2017-02-18 13:40:12) : on peu mettre une tolérance zéro pour une propulsion, mais pas pour une traction puisque obligatoirement les Rous vont se fermer

(Votre post sera visible sous le commentaire)
