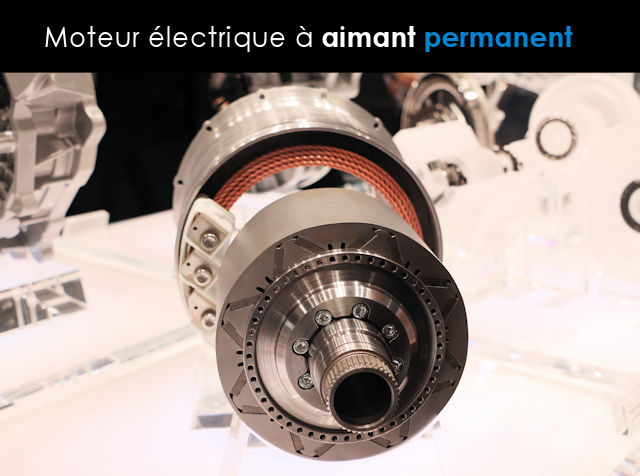

Moteur synchrone à aimant permanent


Très utilisé sur les voitures électriques du commerce, ce moteur est plutôt simple à décrypter au niveau de son principe de fonctionnement.

A lire aussi : le principe fondamental d'un moteur électrique (champ électrique, magnétique etc.).

Pourquoi synchrone ?

Ce moteur aura une vitesse de rotation physique (rotor qui tourne) synchronisée avec la vitesse circulaire d'alimentation des phases (bobines en périphérie sur le stator).
Mes phases permettent de donner des impulsions pour faire tourner le rotor, et ces vitesses d'impulsions permettent de décider de la vitesse de rotation du moteur (qui tournera alors à la vitesse voulue).
Quand je fais faire un tour complet à toutes mes phases (en plusieurs impulsions donc), mon rotor aura lui aussi fait un tour de manière synchronisée, et donc il est synchrone ...

Pourquoi à aimant permanent ?


Son rotor est ici constitué d'un aimant permanent qui a constamment un champ magnétique polarisé : nord / sud ou  + / -.
On peut toutefois mettre à la place des bobines alimentées qui feront la même chose (électro-aimants) mais dans ce cas il faut les alimenter ... L'utilisation de balais / charbon n'est toutefois pas des plus pérenne car ils finissent par s'user et empêcher le bon contact (le rotor n'est plus alimenté et il n'a donc plus de champ magnétique qui  permet de faire bouger les choses).

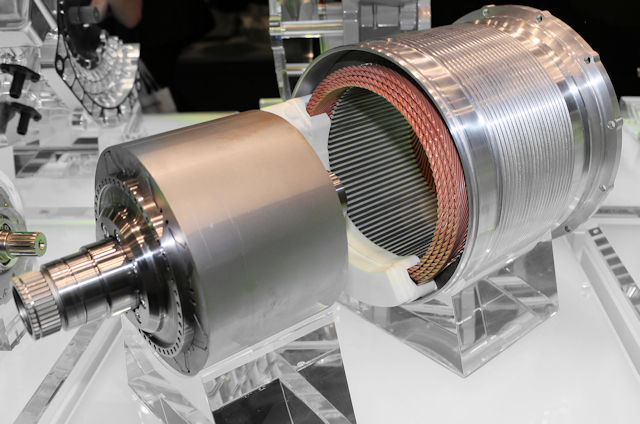

Qu'est-ce qui compose un moteur électrique synchrone à aimant permanent

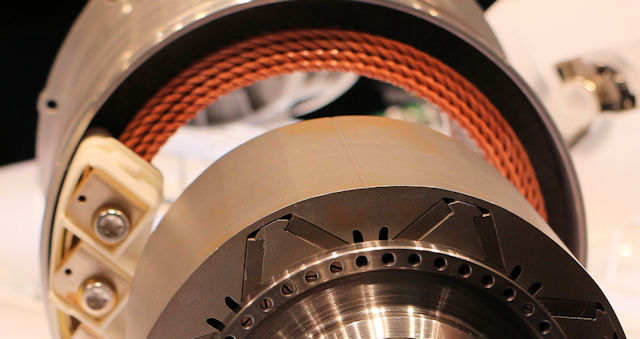

Le stator est ici composé de plusieurs phases / bobines qui seront au minimum de 3 si on veut pouvoir lui faire faire des tours complets, on dit alors qu'il s'agit d'un moteur tri-phasé. Il faut en effet au minimum 3 impulsions pour couvrir les 360 degrés du tour complet.

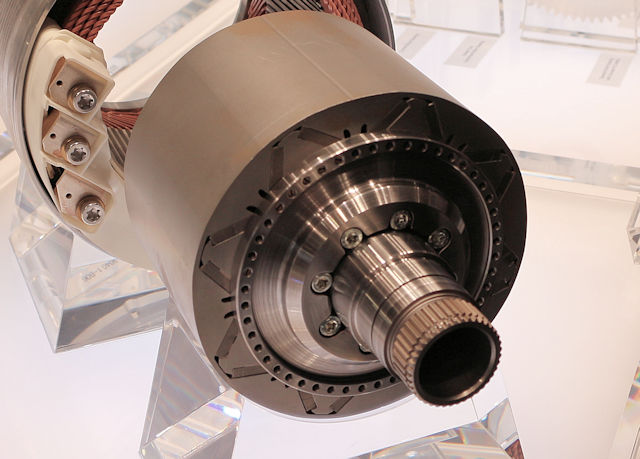

Le rotor est un simple aimant permanent à deux pôles qui pourra être mis en mouvement si on lui applique une force magnétique : + et + se repoussent, - et - se repoussent et enfin + et - s'attirent.


Comment fonctionne-t-il ?

Le moteur électrique synchrone à aimant permanent fonctionne donc avec des impulsions. Ces impulsions sont obtenues par les bobines placées de part et d'autre du stator.
Quand je fais passer du courant dedans, ces dernières se transforment en aimant dont le sens des pôles dépend du sens du courant. Chaque phase pourra donc avoir le + ou le moins vers le bas, selon qu'on veuille pousser ou attirer le rotor (selon sa position on activera le + ou le moins).
Voici les étapes de fonctionnement du moteur synchrone à aimant permanent, ce sera peut-être plus parlant pour ceux qui ont une intelligence plus orientée vers la géométrie et les formes.

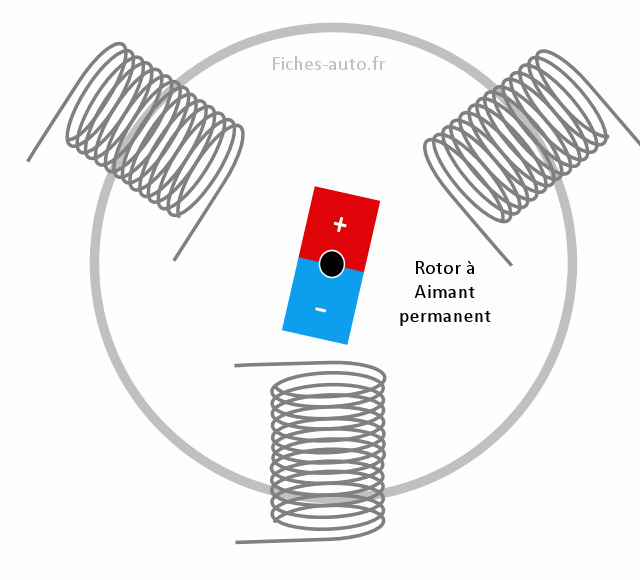

Ici tout est coupé, le courant ne passe nulle part


L'entrainemen se fait par une succession de commutations des bobines en courant alternatif (fluctuation des polarités +/-) afin de donner des pulsations au rotor qui est sensible à la force magnétique (puisque c'est un aimant permanent)






Avantages et inconvénients du moteur à aimant permanent


Ce type de moteur a, comme tout ce qui est fonctionnel, des avantages et des inconvénients.

Avantages

Parmi les avantages on notera le fait qu'il n'y a pas besoin d'alimenter le rotor, et donc pas de balais ou autre charbons qui s'usent et induisent une perte de connexion / contact. Le fait que le rotor n'ait pas de courant qui le traverse réduit la chaleur par effet Joule, et donc la longévité du moteur et des roulements alentours qui peuvent se fragiliser. Il arrive aussi à garder facilement une vitesse constante même si on lui appose une charge pour le freiner.

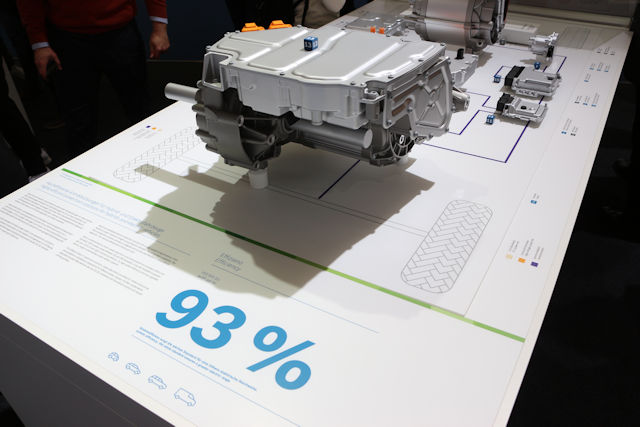

Son rendement est plutôt bon à faible cadence / régime, grâce notamment au fait qu'il est synchrone : vitesse du rotor identique à celle du champs magnétique qu'on fait tourner de manière alternative au niveau du stator. Il atteint près de 93% de rendement, mieux que les asynchrones bloqués à 80% et 88% pour Tesla (beaucoup parlent de 93% comme avec l'aimant permanent) qui est arrivé à trouver une recette quasi magique au niveau du pilotage de l'électronique de puissance qui gère le courant dans le stator. Il n'y a pas ici de glissement induisant une perte, ce qui est le cas sur les moteurs asynchrones dont le rotor est un induit. Tout cela est toutefois à relativiser car si à faible régime le rendement du moteur synchrone est favorable, à haut régime le moteur asynchrone induit aura cependant une consommation d'énergie plus efficiente ...

C'est aussi un moteur facile à mettre au point au niveau de l'électronique, ce qui induit aussi une fiabilité très appréciable (facile à mettre au point au niveau gestion électronique et pas de frottement d'usure mis à part évidemment les roulements d'axe du rotor...).

Inconvénients

Côté inconvénients il y a le soucis du démarrage, la mise en vitesse à partir de l'immobilité n'est en effet pas possible directement et il faut un dispositif d'appoint pour le lancer (un deuxième petit moteur, un bricolage visant à mettre une cage d'écureuil sur le rotor, pour obtenir le même fonctionnement qu'un moteur asynchrone juste pour le démarrage).

Ce type de moteur est aussi assez coûteux et lourd, d'où une efficience moins bonne à haut régime en raison d'une inertie accrue par les lourds aimants et l'apparition du back EMF (retour de force électromotrice dans le stator en raison de l'aimant qui tourne et induit du courant dans ce dernier. L'effet est accentué avec le régime). Voilà une des raison pour laquelle Porsche a mis une transmission deux vitesses sur la Taycan. Les terres rares destinées au rotor à aimant permanent participent au surcoût mais il est aussi une preuve de dépendance face à la Chine qui tient ce marché fermement (les terres rares sont très répandues et particulièrement faciles à extraire sur ce territoire). Et surtout ces terres rares induisent de grosses pollutions comme vous le savez certainement déjà.

Enfin, ce type de moteur induit une vitesse maximale : je ne pourrai pas dépasser la vitesse du champs électromagnétique tournant qui se passe dans les trois phases (piloté par l'électronique). Ce qui veut dire que si je suis en descente à fond, j'aurai un frein moteur sur cette vitesse maximale (même si on me pousse j'aurai au final un couple de freinage ...). Sur une voiture normale, je peux dépasser cette vitesse en pente (jusqu'à la limite induite par la transmission et le régime maximal du moteur évidemment). Le retour de force électromotrice est encore une fois en cause.


Avis Electrique

(Tri par ordre de longueur de l'avis)


Avis Electrique

(Tri par ordre chronologique)

Fiches techniques voitures électriques

Electriques Aiways
Electriques Audi
Electriques BMW
Electriques Citroen
Electriques Cupra
Electriques Dacia
Electriques DS
Electriques Fiat
Electriques Ford
Electriques Honda
Electriques Hyundai
Electriques Jaguar
Electriques Jeep
Electriques Kia
Electriques Leapmotor
Electriques Lexus
Electriques Mazda
Electriques Mercedes
Electriques MG
Electriques Mini
Electriques Nissan
Electriques Opel
Electriques Peugeot
Electriques Polestar
Electriques Porsche
Electriques Renault
Electriques Seat
Electriques Skoda
Electriques Smart
Electriques Tesla
Electriques Toyota
Electriques Volkswagen
Electriques Volvo

Tous les commentaires et réactions


Dernier commentaire posté :


Par blikh (Date : 2023-06-13 17:11:24)

"Ce type de moteur est aussi assez coûteux, volumineux et lourd, d'où une efficience moins bonne à haut régime en raison d'une inertie accrue par les lourds aimants (voilà pourquoi Porsche a mis une transmission deux vitesses sur la Taycan)."

Je ne suis pas entièrement d'accord sur les commentaires faits ici : ce type de moteur peut être coûteux mais certainement pas plus volumineux que des moteurs asynchrone ou à rotor bobiné, au contraire les moteurs à aimants sont appréciés pour leur compacité, particulièrement dans le domaine automobile.

Aussi en ce qui concerne la dégradation du rendement à haut régime, elle a bien lieu mais je ne pense pas que ce soit pour la raison évoquée. La principale raison est le besoin de "défluxer" la machine à haut régime : le champ magnétique produit par les aimants au rotor est invariable et devient problématique à haut régime car la f.e.m. (tension) induite dépend de la vitesse de rotation et du flux magnétique, ce dernier étant fixe la fem devient trop grande à partir d'un certain régime. On doit alors réduire le flux magnétique en utilisant un courant d'une certaine manière pour s'opposer au champ magnétique des aimants, cette opération s'appelle "défluxage" et le courant utilisé provoque des pertes en plus, ce qui finalement réduit le rendement du moteur à haut régime.

Je suis d'accord avec le commentaire qui a été fait sur l'auto-pilotage.

Sinon c'est bien de vulgariser et de s'intéresser aux motorisations électriques, je pense qu'elles vont progressivement prendre de la place dans le quotidien des automobiliste ... Bravo et bonne continuation, ce site est très utile.

Il y a 2 réaction(s) sur ce commentaire :

  • Par blikh (2023-06-15 14:39:35) : Je me permets d'ajouter que l'ajout d'un deuxième rapport de transmission permet en effet d'améliorer le rendement de la chaine de traction puisqu'il permet de se placer à des régimes moteur plus bas à grande vitesse.
  • Par Admin ADMINISTRATEUR DU SITE (2023-06-16 17:05:05) : J'ai enlevé la mention "volumineux" car elle était en effet en trop. En revanche en terme de masse côté rotor c'est vrai, et cette inertie est pénalisante pour les hauts régimes.

    Votre complément est toutefois très intéressant, et mérite semble-t-il une grande attention. Le "back EMF" est en effet pénalisant sur ce type de moteur ... Un grand merci.

(Votre post sera visible sous le commentaire après validation)

Suite des 7 commentaires :

Par (Date : 2023-04-20 22:45:38)

Bonjour je m attarde sur le système je rajoute une petite turbine dans une cuve d'eau turbine alimentation par opposé des aimants serait plus efficace au démarrage et en continuité


Il y a 1 réaction(s) sur ce commentaire :

  • Par Admin ADMINISTRATEUR DU SITE (2023-05-01 10:10:39) : Vous êtes ingénieur ?

(Votre post sera visible sous le commentaire)

Par MARCANDIER (Date : 2023-01-12 21:43:49)

Tout ce qui est moteur électrique ou moteur à onde radio est une
très bonne chose pour l’avenir, continue vous-êtes sur la bonne voie, mais faites attention à vous.


Il y a 3 réaction(s) sur ce commentaire :

  • Par Fab i trois TOP CONTRIBUTEUR (2023-01-13 12:31:12) : Bonjour,

    Qu'appelez vous un moteur à onde radio ??

    Cordialement
  • Par Ray Kourgarou TOP CONTRIBUTEUR (2023-01-14 21:36:16) : Je connais les pneus "radio"...🙄
    Blague :
    Un belge à 5 antennes sur sa voiture, une sur le toit et une sur chacune des quatre ailes ; celle du toit pour l'auto-radio, les quatre autres pour ses 4 pneus 'radiaux' 🤣🤣
  • Par Admin ADMINISTRATEUR DU SITE (2023-01-18 10:39:10) : Attention à moi ? ...

    Beaucoup de mystères derrière ce commentaire ;-)

(Votre post sera visible sous le commentaire)

Par zempachi (Date : 2022-08-03 04:23:14)

Et si je vous disait que j'ai créer par erreur le moteur synchrone parfait avec un disque de calage pour mes impulsion que j'alimente le tous sur une batterie dc et que les impulsion sont bref et puissante et avec son calage je peut obtenir des accélération comme des voiture a essence en variant sur la tension de mes bobine ou en ampérage , il es la sa fait un ans déjà il remplie toute les normes d'un moteur très puissant


Il y a 1 réaction(s) sur ce commentaire :

  • Par Fab i trois TOP CONTRIBUTEUR (2022-08-03 14:28:57) : Bonjour,

    Si vous avez réussi cela, c'est déjà pas mal, j'ignore sur quelle base vous êtes parti, ni quelle tension, vous utilisez, côté courant à priori vous êtes en DC.

    Le disque de captage côté rotor, bien vu, cela permet de capter et d'établir position et vitesse de rotation du rotor, j'ai répondu là dessus à un autre sujet, et d'avoir une base temporelle et spatial pour le pilotage du moteur.

    Justement côté pilotage, comment avez vous abordé ça ??, et côté mise en charge vous travaillez en statique, ou avez vous fait un montage mécanique pour un travail dynamique ??, car l'écueil est souvent là avec les difficultés à maintenir synchronisé les 2 couples électrique et mécanique, en regard des liaisons mécaniques aux roues, notamment en phase de démarrage.

    C'est vrai qu'aujourd'hui, avec internet et des outils comme Arduino, on dispose de plus de moyens pour faire des petits projets comme celui là.

    Cordialement

(Votre post sera visible sous le commentaire)

Par Daniel46 (Date : 2022-02-17 08:53:13)

« Côté inconvénients il y a le soucis du démarrage, la mise en vitesse à partir de l'immobilité n'est en effet pas possible directement et il faut un dispositif d'appoint pour le lancer (un deuxième petit moteur, un bricolage visant à mettre une cage d'écureuil sur le rotor, pour obtenir le même fonctionnement qu'un moteur asynchrone juste pour le démarrage. »

Ceci est bien évidemment faux. Pour « démarrer » et exploiter correctement n'importe quel moteur électrique, il faut l'auto-piloter. C'est-à-dire, entre autres, dans le cas des synchrones, faire en sorte que le flux statorique soit orthogonal au flux rotorique, c'est-à-dire que le courant statorique soit en phase avec le FEM induite. C'est d'ailleurs ce que fait le collecteur d'un moteur à courant continu.

Ceci est assez facile à faire en plaçant un capteur de position (rudimentaire) en bout d'arbre. Ainsi connaissant la position du rotor (des aimants dans le cas de la machine synchrone à aimants) il devient « simple » , grâce à l'électronique de commande, d'« injecter » le courant correspondant aux enroulements statoriques.

https://fr.wikipedia.org/wiki/Moteur_sans_balais

https://fr.wikipedia.org/wiki/Commande_vectorielle

Il est aussi possible, et même de plus en plus le cas, que la commande électronique fasse en sorte de se passer d'un tel capteur. En injectant du courant dans les phases, elle identifie la position angulaire de rotor par rapport au stator (en mesurant divers paramètres) et cale le courant statorique à l'optimum.

https://fr.wikipedia.org/wiki/Commande_directe_du_couple

Tout ceci n'est pas nouveau (années 1970-1980).
Un peu plus de culture technique et scientifique ne serait pas plus mal en ce domaine dans notre pays qui en manque cruellement.
