Collecteur d'admission
Le collecteur d'admission peut aussi être appelé pipe d'admission, tubulure d'admission ou même encore répartiteur d'air (manifold en anglais).

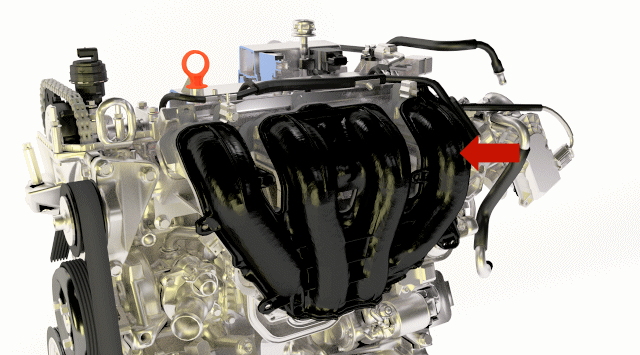

La flèche indique la tubulure. On peut aussi distinguer le boitier papillon sur la droite qui est monté en amont.

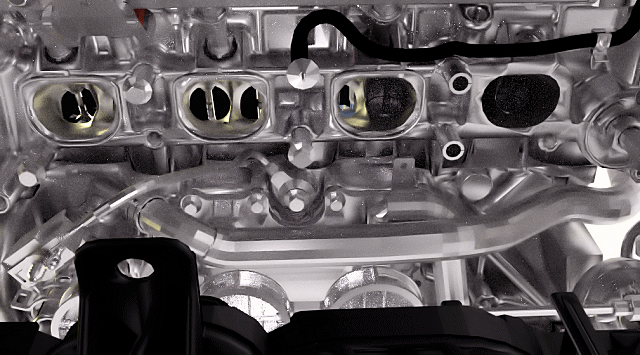

Voici la culasse quand le collecteur est enlevé, on aperçoit alors au loin les queues de soupapes.
Si la tubulure d'admission est souvent en plastique, celui de l'échappement ne peut qu'être en métal en raison des chaleurs importantes rejetées
Voici un collecteur d'échappement en métal (avec le turbo accroché au passage)
A l'admission le plastique est souvent de mise : léger et pas cher
Par rapport au collecteur d'échappement ?

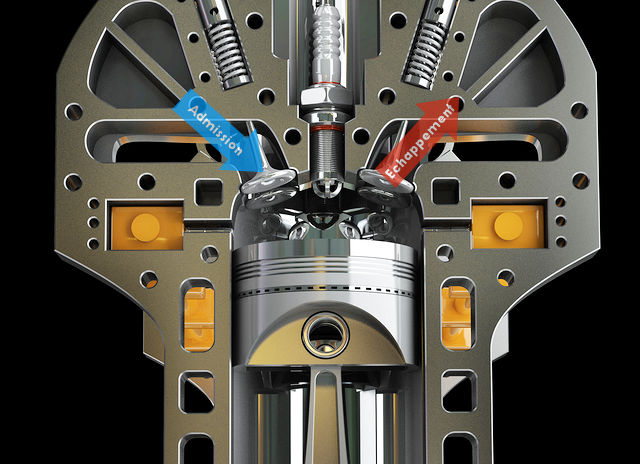

Si le collecteur d'échappement s'occupe "d'expirer" les gaz d'échappement qui viennent d'être produits, le collecteur d'admission a le rôle inverse, à savoir ramener l'air extérieur vers le moteur. La tubulure d'admission étant bien moins soumise à des températures extrêmes, il n'y a alors pas besoin qu'il soit élaboré à partir d'une matière très résistante. De ce fait, certains sont donc constitués en partie de plastique ou autre matériaux de synthèse.
Clapets ?
Nous voici dans la chambre de combustion en train de regarder à travers une petite ouverture faite par l'une des soupapes (ouverte donc). D'ici, on peut voir jusque dans la tubulure où se situe le papillon (ne pas confondre avec le boitier papillon !). Il sert à réguler le flux de carburant injecté (dans le cas d'une injection indirecte) ou encore permettre de réaliser des charges stratifiées. La zone rouge délimite la culasse du collecteur
Une majorité de collecteurs d'admission ont intégrés des clapets qui permettent d'accroitre plus ou moins le débit d'air. Le but de la manœuvre étant de réguler l'arrivée d'air selon le régime moteur. En phase de bas régime, les clapets auront tendance à se fermer un peu plus afin d'améliorer le couple dans cette phase, car la réduction de l'entrée d'air favorise son écoulement à ce stade là.
De plus, ces derniers se ferment
A noter que le moteur fonctionnera quand même très bien si ces clapets sont extraits de l'admission (certains le font de peur qu'ils cassent et tombent dans le moteur, voir plus bas dans l'article).
Différence entre essence et diesel ?
Dans un collecteur d'admission sur un moteur essence, il y a une forte dépression qui est alors exploitée pour assister le freinage (admission alors reliée au servo-frein) ou même pour ré-aspirer les vapeur d'huile via un reniflard.
Le manque de dépression dans un moteur diesel a alors forcé les ingénieurs à installer une pompe à vide qui sert alors pour assister le freinage (servo-frein/mastervac).
Dispositions ?
Plusieurs dispositions existent concernant l'emplacement de la tubulure d'admission. Dans certains cas, l'admission et l'échappement (les deux collecteurs donc) seront placés de part et d'autre de la culasse, ce qui a pour effet d'améliorer le fonctionnement du moteur. Cependant, pour des raisons de commodités (pour prendre moins de place), de nombreux moteurs ont leurs collecteurs placés du même côté de la culasse. De ce fait, l'air qui entre (admission) sera forcément chauffé en partie par l'échappement, ce qui est moins avantageux pour les performances. Mais généralement, tout est fait pour qu'il y ait un refroidissement de cet air.
Problèmes éventuels ?
Les soucis de tubulure d'admission sont divers et variés.
- On peut tout d'abord citer une éventuelle fissure qui aura comme incidence de provoquer un appel d'air, le soucis est le même quand cela concerne un joint d'étanchéité (là où est fixé le collecteur à la culasse). Les symptômes sont généralement des pertes de puissance.
- Des clapets fatigués pourront céder pour finir dans les chambres de combustion ... Ce problème est connu sur les BMW des années 2000 mais sachez que la marque à l'hélice est loin d'être la seule concernée par des clapets plastiques de qualité médiocre.
- La tubulure peut finir par s'encrasser avec le temps (surtout si il y a une vanne EGR), ce qui amène alors un dépot de suies noir très important qui diminue alors le volume utile du collecteur.
