Tester un Alternateur
134
Certaines situations mettent en doute l'efficacité de l'alternateur, c'est par exemple le cas quand la puissance des phares varie selon le régime moteur ou quand le voyant batterie apparaît sur le tableau de bord. Découvrons donc la manière la plus simple de vérifier le bon état de marche de cette chose là.
Multimètre requis
Comme souvent dans le domaine de l'électrique, il faut avoir sous la main un multimètre réglé en voltmètre (car on se fiche de l'ampérage ici). Il faut donc régler ce dernier sur une échelle de mesure appropriée, car selon que vous mesuriez une chose qui dégage 10 000 Volts ou 12 Volts les valeurs sont très différentes.
Ici, on se met sur du courant continu (symbolisé par un trait plein et des pointillés en dessous) avec une échelle de 20 Volts (que l'on retrouve pratiquement sur tous les multimètres, certainement prévu pour tester les batteries justement). Il vous faut donc trouver le 20v sur votre multimètre.
Enfin, pour la câblage, le moins (fil noir) se met sur la prise COM et le plus (fil rouge) sur la prise indiquant des Volts.

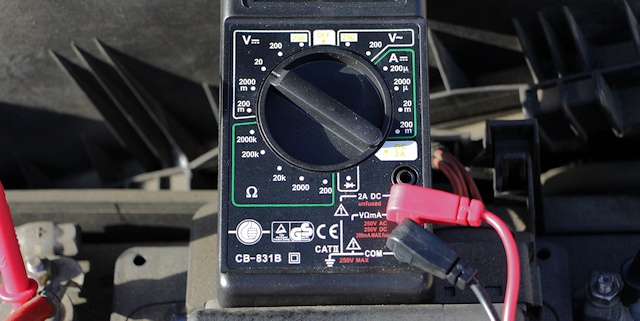

Cette image résume tout : branchement et étalonnage
Mesure et interprétation du voltage
Pour mesurer ce que l'alternateur a dans le ventre, cela se fera de la même manière que pour la batterie sauf qu'ici le moteur sera démarré. Notez que certaines vieilles voitures nécessiteront que vous montiez un peu dans les tours lors de la mesure (mi-régime) alors que les autos récentes pourront être contrôlée au ralenti.
Attendez donc un peu que le moteur tourne avant de faire une mesure, disons 2 à 3 minutes idéalement.

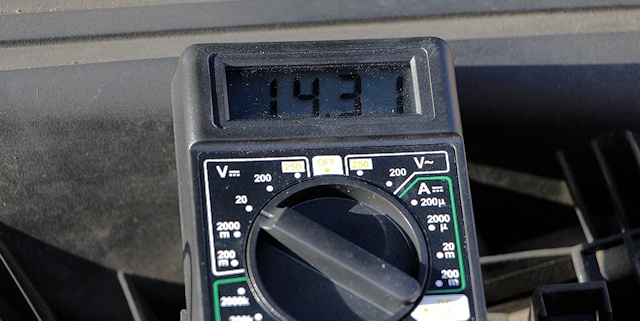

Ensuite faites une mesure en en connectant les bornes de la batterie à celles des câble du multimètre, de manière logique (rouge sur rouge et noir sur noir).
Interprétation des résultats :
- Mesure inférieure à 13.3 Volts : si la valeur est très inférieure, l'alternateur est en fin de vie. Si vous êtes à 13.1 / 13.2 c'est limite mais ça passe de justesse. Tout dépend après si votre véhicule est bourré d'accessoires énergivores (plus il y en a, plus l'intérêt d'avoir un alternateur en bon état est important). Sur une vielle auto on sera un peu plus tolérant.
- Mesure entre 13.3 et 14.7 : c'est parfait, l'alternateur fait son boulot et tout va pour le mieux !
- Mesure supérieure à 14.7 : si on est à 14.8 pas de panique. En revanche, à 15.5 Volts il semble que le régulateur de l'alternateur (qui limite l'électricité reçue par ce dernier) soit inopérent. Le risque es t de griller des accessoires par la surtension engendrée ... Il faut donc réagir assez rapidement pour préserver votre auto et en particulier les composants électriques.
Problème d'alternateur ?
Ce dernier pourra être tout simplement fatigué, ce qui limitera sa production d'électricité. Production qui sera alors peut-être insuffisante pour alimenter l'ensemble des appareils qui constituent votre auto ... Notez que les voitures modernes ont bien plus d'équipements qu'auparavant. Ce dernier est donc bien plus sollicité ce qui réduit sa durée de vie.
Enfin, si la courroie qui l'entraîne glisse (manque de tension), il ne tournera pas assez vite pour en tirer sa quintessence.
