Fonctionnement de l'hybride Volvo TwinEngine / Recharge

Volvo propose depuis déjà quelques années des véhicules essences hybrides rechargeables avec le fameux T8 Twinengine qui combine un moteur de petite taille (4 cylindres 2.0) de 320 ou 303 ch à un moteur électrique de 87 ch. Notons aussi l'arrivée prochaine du T5 TwinEngine qui se révèle bien différent bien qu'il soit aussi rechargeable.



La dénomination TwinEngine, montrant ainsi le bazar dans la communication de Volvo, se décline désormais en "Recharge" (le T4 peut alors s'appeler "T4 Twinengine" ou encore "Recharge T4"), comme pour bien différencier les hybrides rechargeables des hybrides légers 48V (sous le nom de B4/B5, que ce soit en hybride essence ou diesel, ce qui amène encore du flou). Cela sert aussi probablement à bien appuyer sur le fait que les hybrides dont on parle ici (T4/T5/T8) sont rechargeables.
Enfin, pour bien que nous soyons tous définitivement perdus, les versions électriques se dénomment "Recharge, comme les hybrides ... "Une Recharge T5" correspond à une hybride et une "P8 Recharge" concerne la version 100% électrique du XC40 par exemple.

Version T8 TwinEngine


C'est la version la plus connue et elle est assez facile à appréhender (elle s'adapte à la plateforme SPA : S60, XC60, XC90). En effet, les moteurs thermique et électrique ne fonctionnent pas sur le même essieu, ce qui fait que la puissance totale est égale à la somme des deux.

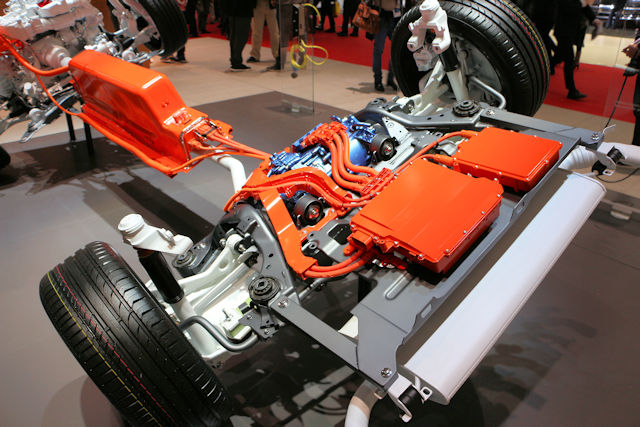

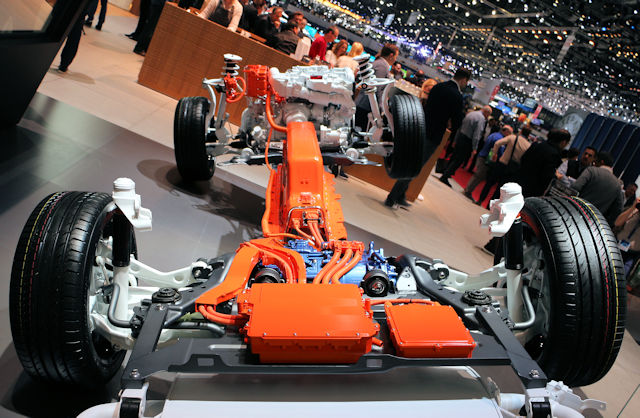

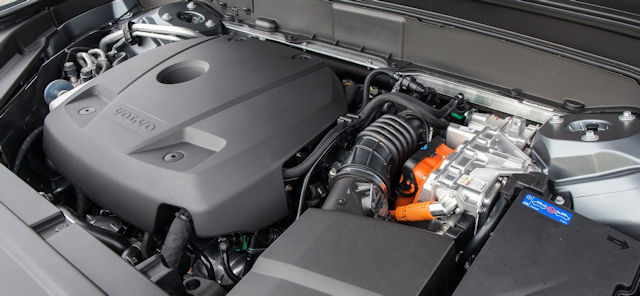

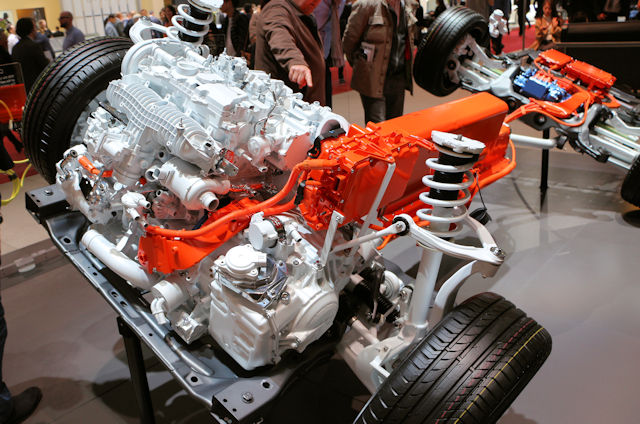

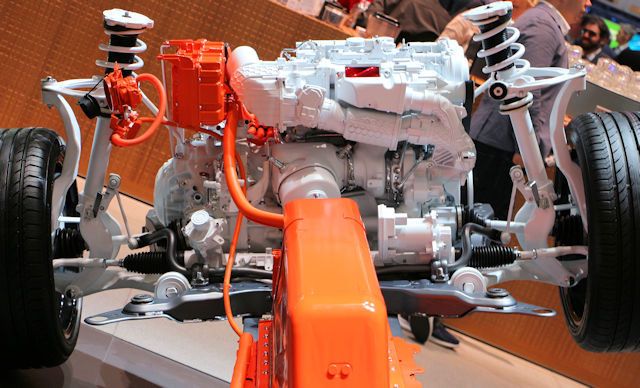

On a donc à l'avant un moteur thermique d'environ 300 ch (puissance qui peut varier d'un modèle à l'autre selon la stratégie liée aux taxes gouvernementales) et à l'arrière un moteur électrique de 87 ch monté sur un eAxle comme ils disent chez les équipementiers de renom (Axe électrique si on traduit).

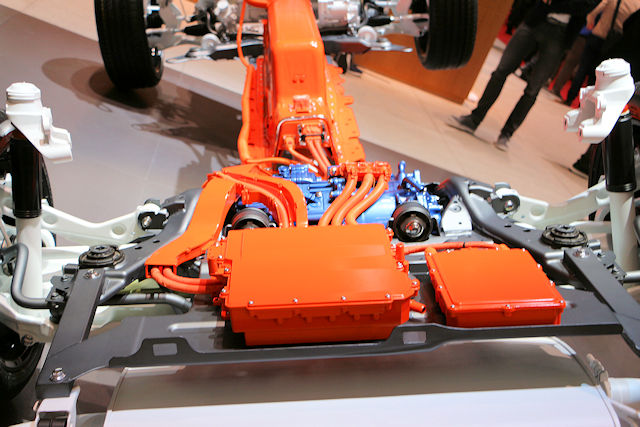

Ce fameux axe incorpore un moteur électrique (donc stator + rotor) connecté à une batterie logée au coeur de l'auto, avec à sa sortie un réducteur (boîte de vitesse 1 rapport en quelque sorte) puis enfin un différentiel pour partager la puissance en deux. C'est ce moteur qui va donc aussi récupérer l'énergie au freinage et à la décélération, le tout piloté par l'électronique de puissance qui gère les flux électriques (ce qui fait varier la résistance dans la rotation du rotor, et donc aussi sa production d'électricité).


Le moteur à l'avant travaille avec une boîte à convertisseur de couple et il est donc nécessaire que celle-ci se mette en neutre quand on circule en tout électrique. En effet, il ne faut pas que le moteur thermique ne vienne provoquer une résistance dans la traction électrique faite par l'arrière. Je n'ai hélas pas plus de détails sachant que les informations sur les dispositifs d'hybridations sont rares (surtout sur les détails techniques de fonctionnement)... En tout cas aucun embrayage multidisque n'a été signalé pour déconnecter le moteur thermique de la transmission.













Versions T4 et T5 TwinEngine

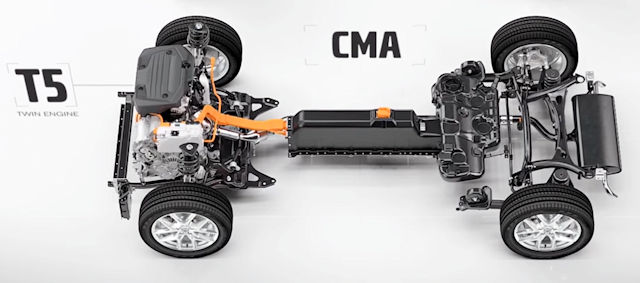

Ici encore on a un groupe motopropulseur qui intègre deux moteurs, un électrique et un thermique (pour la plateforme compacte CMA : V40, XC40, S40). La disposition des choses est en revanche bien différente de que ce qu'on a pu voir au dessus. Au lieu d'avoir un moteur sur chaque essieu, on a un montage parallèle qui situe le tout sur l'avant. Ici point de transmission intégrale, nous sommes sur une base de traction à moteur transversal (comme toutes les Volvo, ce qui anéantit un peu le prestige du XC90 au passage ...) qui accueille une boîte double embrayage à 7 rapports, contre une boîte à convertisseur sur le T8 TwinEngine.

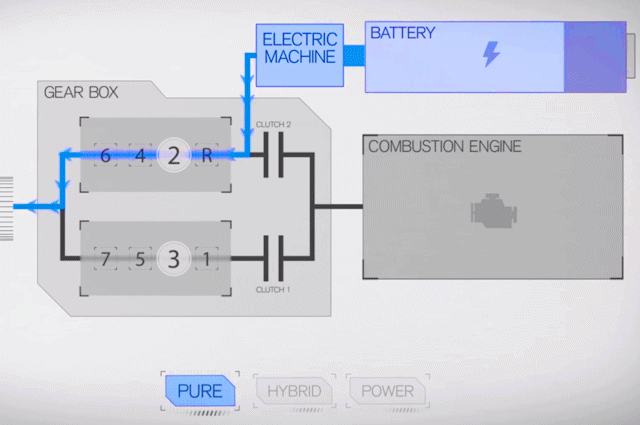

Le moteur électrique est ici connecté à l'une des deux boîtes (double embrayage = deux demi-boîtes), celle qui accueille les rapports pairs. Sachez donc que le rotor tournera tout le temps, car même non engagé (quand on est sur les rapports impairs), l'arbre de l'embrayage qui n'est pas en action est quand même en rotation (ceux qui connaissent bien le principe des doubles embrayages le savent bien).



En mode électrique, les deux embrayages sont ouverts et le moteur électrique entraîne la transmission en faisant tourner l'arbre des vitesses paires. En mode combiné le moteur travaille normalement (en passant d'un embrayage à l'autre) pendant que le moteur électrique donne sa force via l'arbre des vitesses paires (et donc les roues reçoivent ce couple, même quand le moteur thermique est sur un rapport impair).



Avis Hybride : les plus complets

(Tri par ordre de longueur de l'avis)

Avis Hybride : derniers écrits

(Tri par ordre chronologique)

10/20
05/20

Fiches techniques voitures hybrides

Hybrides Audi
Hybrides BMW
Hybrides Citroen
Hybrides Cupra
Hybrides DS
Hybrides Ford
Hybrides Honda
Hybrides Hyundai
Hybrides Jaguar
Hybrides Jeep
Hybrides Kia
Hybrides Land Rover
Hybrides Lexus
Hybrides Mercedes
Hybrides MG
Hybrides Mini
Hybrides Mitsubishi
Hybrides Nissan
Hybrides Opel
Hybrides Peugeot
Hybrides Porsche
Hybrides Renault
Hybrides Seat
Hybrides Skoda
Hybrides Toyota
Hybrides Volkswagen
Hybrides Volvo

Fiches Volvo

C30 2006 ( 144 Avis)
---------------------
S60 2010 ( 100 Avis)
---------------------
S90 V90 2016 ( 14 Avis)
---------------------
V40 2012 ( 110 Avis)
---------------------
V60 2018 ( 3 Avis)
XC40 2017 ( 25 Avis)
---------------------
XC60 2008 ( 99 Avis)
XC60 2017 ( 26 Avis)
---------------------
XC90 2 2015 ( 28 Avis)

Tous les commentaires et réactions


Dernier commentaire posté :


Par jasonbrody (Date : 2018-11-07 20:48:44)

salut, en fait Le T8 Twinengine du XC90 embarque deux moteur electriques et non pas un. un situé entre la boite et le moteur thermique et un autre posé sur l'axe des roues arr

Il y a 1 réaction(s) sur ce commentaire :

  • Par Admin ADMINISTRATEUR DU SITE (2018-11-09 08:21:59) : Je l'avais en effet remarqué sur des animations Volvo, mais officiellement ce moteur n'est jamais vraiment mentionné, il sert avant tout d'alterno démarreur il me semble, vous confirmez ?
