Fonctionnement du Pop and Bang

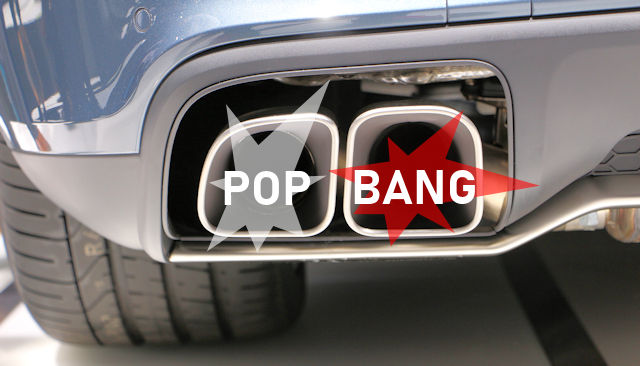

Très à la mode ces dernières années, les pétarades à l'échappement appelées Pop and Bang (ça "pop et ça bang") ou encore Crackle Map (lié à la cartographie moteur : map = carte), ce procédé consiste à générer de manière artificielle des "explosions" et pétarades à l'échappement.
Le but de l'opération n'est pas ici d'amener un quelconque avantage mécanique ou de gagner en performance, ce n'est que du spectacle (mais personnellement j'adore, dans la limite où ça n'est pas caricatural évidemment. Quand ça sonne comme une mitraillette ça en devient puéril). Cela permet toutefois aux constructeurs de vendre à prix d'or des moteurs peu nobles qui sont proposés à des tarifs indécents, je pense donc à la flopée de 4 cylindres modernes vendus plus de 60 000 euros et qui dépassent les 300 ch (A45 AMG qui a la même base moteur qu'une A250 par exemple, Golf R, S3 etc.). Avec les normes environnementales il est devenu impossible de continuer de proposer des 5 ou 6 cylindres dont la sonorité d'origine ne nécessite pas d'ajout ou de trafic de ce genre pour envouter. Pour sauver les meubles on intègre alors à la cartographie moteur une manière très particulière de piloter l'injection sur certaines plages de régime et de charge (= appui sur pédale).

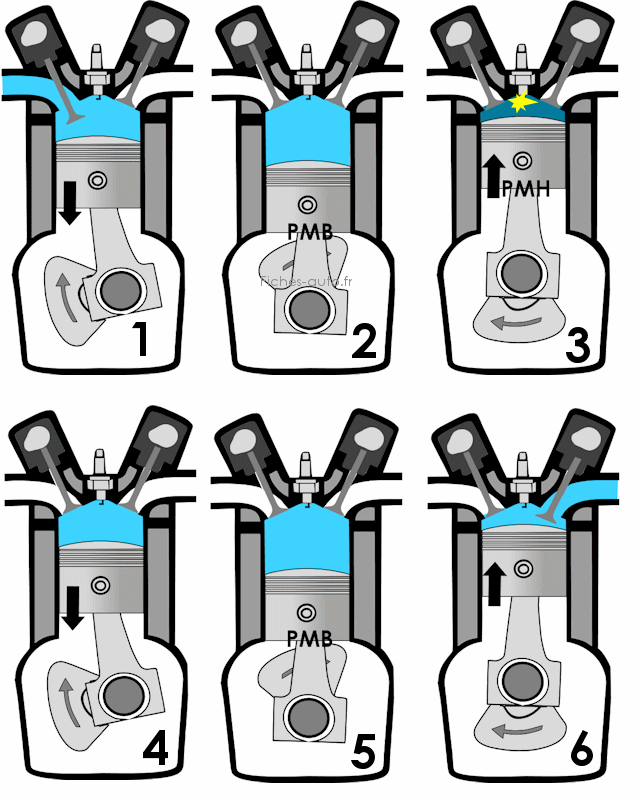

Mode normal sans Pop and Bang

Rappelons quand même que cela ne concerne que les moteurs essence, les moteurs diesel ne pouvant pas être pilotés au niveau de l'allumage (l'allumage se fait par compression, donc uniquement que le piston est aux alentours du point mort haut), donc pas de pop pour le mazout ...


Je n'ai pas découpé sur 4 temps afin de décomposer encore un peu plus les phases

Dans un cycle de fonctionnement normal (ici en charge / accéléré), le cylindre aspire le comburant via le boîtier papillon puis la soupape d'admission (ou les dans le cas de double arbre à cames), cela grâce au piston qui se dirige vers le bas (il devient donc une pompe). En même temps que l'air entre, les injecteurs envoient du carburant par petite pulvérisations pour que le mélange soit le plus homogène et qu'il y ait vaporisation du liquide (sur injection indirecte le carburant est mélangé au comburant dans la tubulure d'admission).
Une fois l'air arrivé dans le cylindre, le piston remonte (le vilebrequin l'entraîne) pour comprimer le tout (taux de compression).
Le piston arrivé au PMH (point mort haut, à savoir le point culminant du piston), la bougie s'allume pour enflammer le mélange dans le but de donner une impulsion vers le bas (au piston donc).
Après avoir atteint le PMB (fin de l'impulsion), la soupape d'échappement s'ouvre. Le piston remonte et chasse donc les gaz d'échappement vers la tubulure du même nom.
On a fait un cycle de 4 temps complet et nous n'avons à l'échappement que de la fumée et rien d'autre (à savoir pas de pétarade).

Dans le cas d'une décélération (c'est ce qui nous intéresse ici en réalité, en charge il n'y aura jamais de pétarade, sauf distribution décalée ..) tout est identique à la différence qu'il n'y a pas de carburant injecté, c'est d'ailleurs pour cela qu'il n'y a aucune consommation quand on est sur le frein moteur, contrairement à la roue libre qui induit un régime de ralenti et donc la consommation d'un peu de carburant.

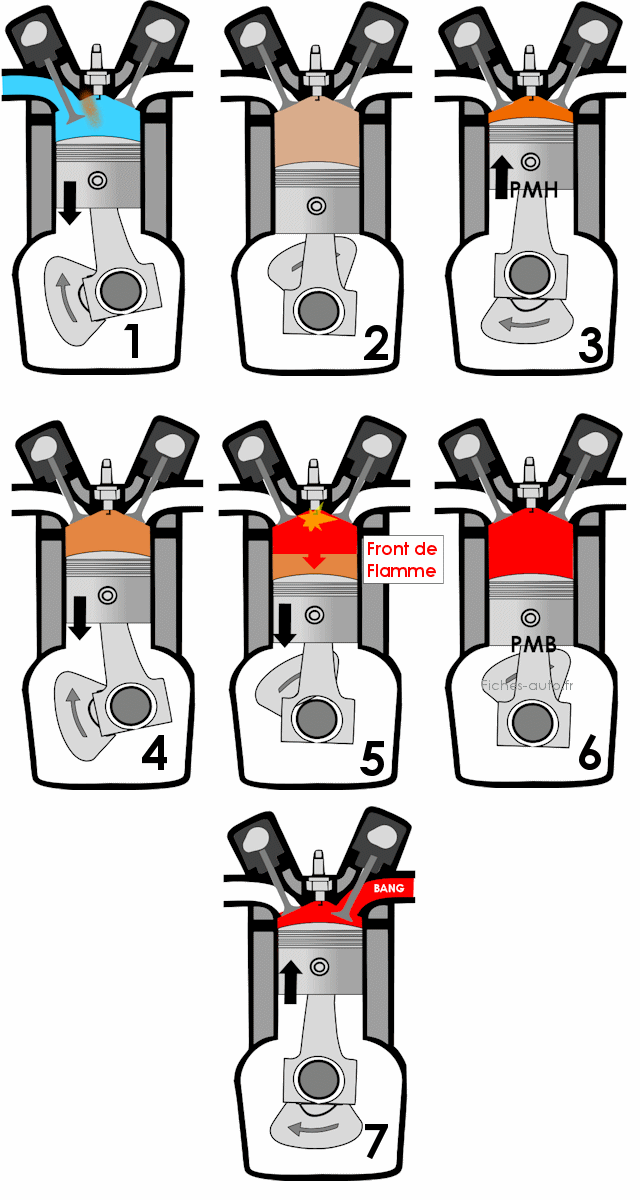

Mode avec Pop and Bang


Pour arriver à obtenir des claquements à l'échappement il va falloir paramétrer le calculateur moteur pour qu'il pilote l'allumage et le papillon d'une manière un peu différente.
Ces modifications ne doivent se produire que quand il y a décélération, car en charge cela rendrait le moteur bien moins performant, vous allez comprendre pourquoi ...
Mais comme il n'y a pas d'injection à la décélération en fonctionnement normal des moteurs, eh bien il va falloir en générer une afin d'avoir de quoi produire les bangs. Il y aura donc injection de carburant même sans solliciter la pédale d'accélérateur, ce qui induit donc par la même occasion l'ouverture partielle du papillon pour respecter le mélange stoechiométrique (sans comburant le carburant ne peut "donner son énergie" et s'oxyder).


Pour obtenir des pétarades à l'échappement on va faire en sorte qu'il y ait une détonation dans ce dernier, à savoir produire la combustion quand la soupape d'échappement est ouverte (dans le cas contraire la chambre de combustion est totalement isolée de l'échappement, et on n'entend rien de particulier).
Pour cela on va donc retarder l'allumage de la bougie, cela afin qu'une portion de temps de la combustion se produise quand la soupape d'échappement est ouverte.

Résultat, au lieu d'avoir une détonation qui reste confinée (mot tabou en ce moment je sais bien) dans le cylindre, elle va se propager dans une partie de l'échappement. Cela va donc induire une grosse dilatation des gaz dans ce dernier (surpression) avec une évacuation de cette dernière au niveau des silencieux : on a le fameux bruit de Pop and Bang. C'est le même principe pour les pétards du juillet, sauf qu'ici le combustible est enfermé dans un tuyau de métal et non pas du papier (si il n'y avait pas de trou en sortie d'échappement alors il pourrait potentiellement exploser comme un pétard).

L'avantage de ce procédé est qu'il permet d'activer ou de désactiver à la demande le phénomène de Pp and Bang, et souvent il ne s'active qu'en mode sport. Il peut donc aussi s'ajouter via une reprogrammation moteur ...

Deux contextes pour le Pop and Bang

Les Pop and Bang se produisent à la décélération mais aussi au passage des rapports, car rappelons quand même qu'il faut décélérer pour les passer. Je mentionnerai encore ici (et encore ...) la fameuse légende urbaine qui consiste à dire que sur les boîtes robotisées (simple embrayage) il faut lâcher l'accélérateur pour ménager l'embrayage, une véritable débilité répétée par tous les "touristes" du web et de Youtube (je ne leur en veux toutefois pas) ... En effet, le calculateur le fait déjà, et dans le cas contraire la boîte ne durerait que quelques kilomètres (les synchros auraient mal aux dents en tout cas !). Et même mieux, relâcher l'accélérateur empire les choses puisqu'on se retrouve à parasiter le fonctionnement normal instigué par l'électronique, avec un à-coup en plus qui pour le coup use plus vite l'embrayage (c'est fou comme des âneries peuvent être répétées par tout le monde, mais au moins ça permet de voir ceux qui s'y connaissent vraiment et qui ont une capacité analytique un peu plus avancée ...). Evidemment c'est la même chose au feu rouge, pas besoin de se mettre en neutre, le calculateur débraye profondément pour éviter toute friction (et pour preuve, aucun rampage avec un rapport engagé à l'arrêt).


On a donc des Pops and Bang à la décélération mais aussi au passage des rapports (car il y a à ce moment là une coupure d'injection / décélération afin d'induire une rupture de couple qui favorise la douceur du passage des rapports).

Pop and Bang "naturels et authentiques" ?

Oui ça existe aussi, sans besoin de trafiquer la cartographie du moteur, mais les pétarades seront en revanche beaucoup plus rares et aléatoires. En effet, quand on a une injection indirecte il arrive qu'une partie du carburant injecté dans la tubulure ne soit pas totalement aspiré par les cylindres. Et avec un allumage avec distributeur (à l'ancienne) on a quand même une étincelle aux bougies même quand le moteur n'est pas en charge (avec l'allumage électronique le calculateur peut décider de ne pas déclencher la bougie pour rien). Au relâché de pédale on peut avoir quelque clapotis bien qu'ici le retard à l'allumage ne soit généralement pas suffisant.

La meilleure façon d'y arriver de manière naturelle reste donc d'avoir un peu de carburant imbrûlé qui finit dans l'échappement et qui s'auto-enflamme par la chaleur et la pression qui y règnent (pression = chaleur pour rappel). Plus vous aurez des ratés d'allumage et de combustion, plus il y aura de chance d'avoir des Pop and Bang.

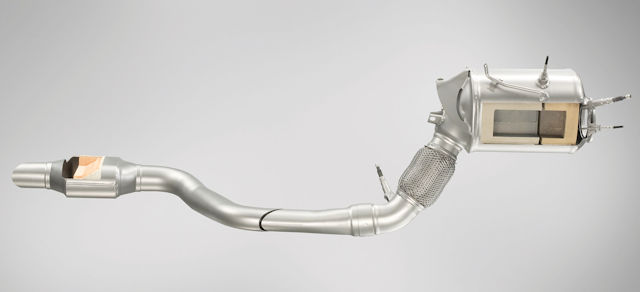

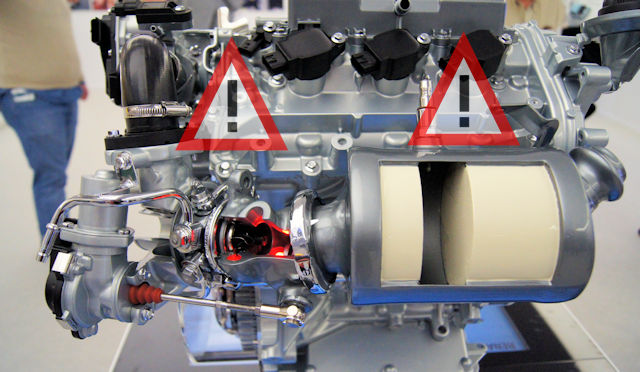

Le Pop and Bang néfaste ?


Une chose est certaine, il ne fait pas vraiment de bien, à part peut-être dans le cas où on voudrait décalaminer une partie de l'échappement (vanne EGR ?). Le fait d'envoyer un excès de pression et de chaleur dans la ligne fatigue plus vite les catalyseur, les sondes diverses (lambdas, pression différentielle de FAP bien que sur les essences modernes qui en sont dotés les pétarades deviennent quasi impossibles à réaliser) mais aussi éventuellement la turbine du turbo.
De plus, cela induit une consommation très légèrement accrue et un frein moteur qui lui aussi perd un peu en intensité, mais pour être sincère ça reste très anecdotique.


Tous les commentaires et réactions


Dernier commentaire posté :


Par Gordi (Date : 2023-06-23 18:38:49)

Que dit la loi

Il y a 2 réaction(s) sur ce commentaire :

  • Par Ray Kourgarou TOP CONTRIBUTEUR (2023-06-25 12:25:25) : Je ne pense pas qu'il y ait encore une législation spécifique concernant ce genre de "transformation sonore" même si ça ennuie pas mal de gens d'entendre péter les bagnoles.
    On avait déjà les fumées et odeurs d'échappements, ...maintenant le bruit pour emmerder les populations. Chirac avait émis un avis sur ce genre de problème en son temps.

    Peut-être qu'un jour ce sera interdit comme les pots d'échappement bruyants non homologués des motos et scooters mais avant ça il va couler de l'eau sous les ponts j'imagine comme toujours en France.

    J'imagine que la police et les gendarmes n'ont pas trop le temps ni la possibilité de poser des PV pour ça, tant que cela ne casse les oreilles que des pauvres gens en ville ou à la campagne, mais si quelqu'un s'amuse à tourner et faire "pop et bang" autour de l'Élysée ou de Matignon à mon avis ça risque de lui tomber quand même dessus...

    S'il y en a un qui vient de me casser les oreilles* un peu trop souvent près de chez moi et que je repère sa bagnole je lui colle du ciment prompt dans le pot.

    (*) celles du haut et du bas. 🙄

  • Par Admin ADMINISTRATEUR DU SITE (2023-06-26 17:29:30) : Merci à Ray pour ces réflexions partagées.

    De mémoire la loi est très simple, il ne faut pas dépasser un seuil de bruit en montant en régime (à l'époque les policiers de ma ville contrôlaient toutes les meules des lycéens, sonomètre en main).
    Donc si votre pop and bang claque lors de ce contrôle au moment de la descente de régime le sonomètre va vous "condamner".

(Votre post sera visible sous le commentaire après validation)

Suite des 6 commentaires :

Par Abarth124spi (Date : 2022-08-24 14:51:39)

Bonjour,

Je suis l’heureux propriétaire d’une abarth 124 spider depuis quelques mois.
Cette voiture est un vrai régal, tant à la conduite qu’à la sonorité.
J’essaye de l’appréhender sous tous ses angles au fil du temps mais un point reste compliqué à comprendre.
Elle fait un son magnifique si ce n’est un peu trop fort mais à chaque décélération elle fait de légères pétarades (loin d’un gti tunée, mais quand même présent). Par contre par moment, après une brève accélération, l’échappement claque un voire deux coups, comme un coup de fusil, mais c’est très irrégulier et je souhaiterai comprendre ce phénomène, quand survient-il et pourquoi? Est ce néfaste ou non? Et puis à terme j’aimerai savoir comment le provoquer ou l’éviter.
J’ai pu analyser un temps que ça survenait souvent à ces régimes la:
En 2 à 3000 tours
En 3 à 2500 tours
En 4 à 2200 tous.
Mais au fil du temps ces chiffres deviennent aléatoire et un jour elle va claquer en 5 a 1000 tours comme en 5 a 3000 et le lendemain elle ne claquera pas du tout..

Petite question annexe, est ce qu’en la faisant rouler au sp98 la sonorité est modifiée par le retard de combustion ?

Merci de vos réponses

Un passionné amateur :)


Il y a 2 réaction(s) sur ce commentaire :

  • Par taurus TOP CONTRIBUTEUR (2022-08-25 09:17:12) : Caractéristique d'une prise d'air sur l'échappement, ou celui-ci et trop court.
  • Par Admin ADMINISTRATEUR DU SITE (2022-08-26 10:50:25) : Il y a parfois accumulation de pression qui mène à plus ou moins de pétarade ... Ca dépend comment le carburant va s'enflammer dans l'échappement (chaque cylindre en envoie à la décélération, avec donc un effet mitraillette et parfois une combustion plus ou moins synchronisée de plusieurs "jets de carburant", ce qui provoque de gros pétards).

    C'est aléatoire car on a affaire à de la thermodynamique qui dépend de milliards de variables : température de l'échappement (pas identique entre deux points ..), température ambiante, type de carburant, pression atmosphérique,

    Et bien entendu ce n'est pas génial pour le catalyseur mais bon ... Au moins ça le décrasse.

    Plus l'indice d'octane est élevé plus le carburant résiste à l’inflammation (auto-allumage en vrai). Donc le SP98 aura potentiellement plus de mal à brûler et pétarader, mais la différence reste des plus anecdotique et potentiellement indétectable ...

(Votre post sera visible sous le commentaire)

Par Saori (Date : 2022-02-25 15:01:16)

Bien le bonjour,

J'en appelle à vos lumières car je suis l'heureux possesseur d'une 320i e36 de 93 (M50TUB20, les premières avec simple vanos), pas trop kilométrée (un peu moins de 120k) et il se trouve que bien que tout soit d'origine sur la voiture, il y a des retours à l'échappement :

Ceux ci se produisent uniquement durant 1 à 2 secondes quand on lâche les gaz, à la décélération comme au changement de vitesses. Il n’apparaissent qu'une fois que le moteur monte en température et sont systématiques. Il ne s'agit pas d'un effet "mitraillette", ça sonne plutôt comme des glou-glous bien caverneux.

A titre personnel je trouve cela plutôt appréciable, ça renforce l'identité sonore du petit L6 et ça n'a rien d'agressifs pour les oreilles des autres usagers. Moi même je ne suis pas fan de l'effet kalachnikov, souvent exagéré et sonnant très artificiel à mon goût (au moins cela sied bien à certaines autos modernes).

De part votre expérience ou vos connaissances, savez vous si dans mon cas le phénomène est inhérent à un moteur de conception trentenaire ou s'il peut s'agir d'un défaut caché quelque part (la voiture fonctionne bien et prend ses tours sans soucis)?

Au plaisir de vous lire,




Il y a 2 réaction(s) sur ce commentaire :

  • Par taurus TOP CONTRIBUTEUR (2022-02-26 08:28:51) : Même un vieux moteur doit pas le faire, souvent cela viens d'une fuite sur l'échappement et a la décélération de l'air entre par celle-ci. En plus vous trouver que cela sonne bien, Une voiture pétaradant pour moi cela et vraiment pas top, mais tous les gouts sont dans la nature.
  • Par Admin ADMINISTRATEUR DU SITE (2022-02-26 17:18:10) : J'aimerais apporter une réponse fiable mais là je sèche un peu. Le glouglou me semble, de mémoire, exister sur les BM de cette époque.
    L'idée de l'échappement qui a un peu perdu de son étanchéité est une idée pas mauvaise (on peut aussi estimer que le catalyseur est flingué avec le temps, et donc ça favorise l'effet). Je pencherais plutôt à des résidus de carburant imbrulé, et je n'y vois pas forcément ici un signe d'usure ou de fonctionnement anormal de la mécanique.
    Les glouglous se produisent plus facilement et naturellement sur les moteurs de plus grosse cylindrée (dotés de 6 cylindres et plus).

(Votre post sera visible sous le commentaire)

Par Titeuf (Date : 2022-01-22 20:18:16)

Peu ton monté un pop and bang sur une Opel Corsa b 1.4i


Il y a 5 réaction(s) sur ce commentaire :

  • Par Admin ADMINISTRATEUR DU SITE (2022-01-24 11:32:31) : Sans injection directe pilotée électroniquement ça me semble compliqué de bien pouvoir maitriser la chose.
  • Par Titeuf (2022-01-24 13:16:02) : Ces injection monopoint
  • Par Titeuf (2022-01-24 13:20:28) : Ou simplement un petit truc qui me fasse péter a l'échappement comme des retours d allumage
  • Par Jiv TOP CONTRIBUTEUR (2022-01-24 16:42:03) : Sérieux une b 1,4i de 60ch ?
  • Par Ray Kourgarou TOP CONTRIBUTEUR (2022-01-24 21:41:37) : Comme Jiv... 🙃😁🤗

(Votre post sera visible sous le commentaire)

Par saxophone (Date : 2021-06-10 14:46:31)

Hier une Renault Mégane orange typée sport m'a doublé, moi qui respectait au limiteur le 70Km/H - 80Km/H - 70KmH/H - 80Km/H- 70Km/H - 50Km/H sur 7 km. C'est vrai c'est ennuyeux! mais je respecte les limites. Je ne veux pas augmenter les revenus fiscaux de l'état sur mon automobile!

Cette Mégane qui trépignait a émis 3 claquements d'échappement volontairement à côté de moi, ce qui m'a fait sursauter sur mon siège. j'ai cru qu'elle m'avait touché ou que sa caisse basse avait touché la route !...Ma réaction de peur subite aurait pu être dangereuse pour lui et moi!... Hum... Hum..., Petit C--!
Donc rien de ceci. je comprends mieux!

En fait l'état homologues des voitures typées "Harley Davidson" quelques secondes en décélération! Et les taxe un maximum avec le malus écologique et la surconsommation de carburant en plus des PV qu'il récolte.
(De vraies brebis exploitées volontairement pour la laine et le lait puis enfin la viande!)
Tant qu'il y des volontaires pour payer!... Chacun a ses valeurs!...

C'est minable, pour les deux parties.

Si on veut se faire plaisir, en voiture , il y a les circuits, ou on peut rouler avec de vraies voitures plaisir à louer avec la formation en plus. Equipées de pneus spécifiques, adaptées au circuit, on porte le casque et les harnais.

Ce n'est pas mon loisir, bien que j'ai déjà conduit tout une après-midi après un briefing le matin lors d'un stage de pilotage (cadeau) sur circuit des Porsche Caïman, 911, 911 GT3 RS. Là on peut apprécier ces voitures pour leur qualités dynamiques et bruler du carburant et des pneus en toute sécurité. (Là on comprend ce que veut dire SPORT mécanique)
Un amis avait fait une sortie de piste sans gravité ce jour là dans l'herbe, pas de soucis pour la voiture et le vrai pilote (propriétaire) en moniteur sur le siège passager, mais qui a bien inspecté après son véhicule.




Il y a 2 réaction(s) sur ce commentaire :

  • Par Admin ADMINISTRATEUR DU SITE (2021-06-14 08:46:02) : Ce que vous racontez fait presque penser à une scène de film, le genre de truc qu'on pourrait voir dans un des opus Taxi.
    Pour tout vous avouer je suis parfois aussi un sacré chenapan, je faisais la même chose avec ma Ferrari en doublant les gens, à leur hauteur je rétrogradais (passant de 5-6000 à 8000 histoire d'exploiter les 500 tours qui restent vers le haut, en mode bourrin), j'en ai em..erdé pas mal (et sans doute amusé d'autres) à ce jeu là ;-)
    Tout ça est fini, je l'ai revendue la semaine dernière après 6 ans de passion (et de haine !).

    Bref, merci pour vos anecdotes.
  • Par Vrai Kangourou TOP CONTRIBUTEUR (2023-02-13 23:00:06) : Tu quoque mi fili : (



(Votre post sera visible sous le commentaire)

Par vincent (Date : 2021-06-08 09:48:24)

Et qu'est-ce qu'on disait sur la voiture qui rend idiot lol


Il y a 2 réaction(s) sur ce commentaire :

  • Par Admin ADMINISTRATEUR DU SITE (2021-06-09 18:14:02) : Il faut quand même l'être parfois, sinon on se marre plus ! ;-)
  • Par Vincent (2021-06-14 14:02:42) : Bof je ne vois pas où se marrer au détriment des autres est comique…
    Bon nombre de personnes âgées ou pas ont une perte ou une hausse de la sensibilité auditive, des gens ont des acouphènes etc, une meilleurs sensibilité auditive que d'autres, etc etc

    Pour avoir eu un collègue de ce genre (et loin d'être un cas isolé mais plutôt un groupe qui souffre en silence sans le dire par crainte d'être stigmatisé comme handicapé ou autre) je peux vous garantir que toutes ces nuisances sonores du quotidien sont un calvaire sans nom… et sans réelle possibilité d'y remédier par un appareil quel qu'il soit.

    Mais bon le monde est ainsi fait… Après moi le déluge ou l'art de s'amuser en faisant ch..er les autres.

    J'ai toujours souvenir de mon voisin qui retapait des Harley dans son garage par tous temps, toute heure etc a grand renfort de pétarade.... Mais ne supportait pas un chien qui aboyait dans notre village de campagne, ni les cris de joie des enfants de maternelle dans la cours de récré près de chez lui

(Votre post sera visible sous le commentaire)
